LED-Adapter zur analogen Ansteuerung von 20 LEDs über Flachbandkabel
▶
LED-Ansteuerung wahlweise mit 12 oder 24 V
▶
Vorwiderstände als wechselbares Widerstandsnetzwerk auf der Baugruppe integriert
▶
Wahlweise LED-Ansteuerung mit Plus- oder Minuspotenzial
▶
Anschlussmöglichkeit für Taster „Lampentest" mit Lampentest-Funktion
▶
Relais zur Ansteuerung eines Summers. Der Summer kann wahlweise bei jeder LED-Ansteuerung oder über ein separates Potenzial angesteuert werden
▶
Die Quittierung kann durch einen Taster erfolgen, für den ebenfalls eine Anschlussmöglichkeit besteht
▶
Kaskadierbar zur Anschaltung beliebig vieler LEDs
Artikelnummer
Abmessung in mm
(BxHxT)
Artikelnummer
Abmessung in mm
(BxHxT)

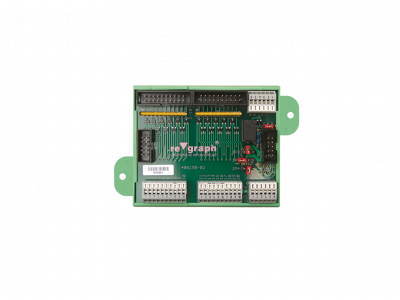

LED20-MSAE
91 x 77 x 23
zur analogen Ansteuerung von 20 LEDs über Flachbandkabel. LED-Ansteuerung wahlweise mit 12 oder 24 V. Vorwiderstände als wechselbares Widerstandsnetzwerk auf der Baugruppe integriert. Wahlweise LED-Ansteuerung mit Plus- oder Minuspotential. Anschaltemöglichkeit für Taster „Lampentest" mit Lampentest-Funktion. Relais zur Ansteuerung eines Summers. Der Summer kann wahlweise bei jeder LED-Ansteuerung oder über ein separates Potential angesteuert werden. Die Quittierung kann durch einen Taster erfolgen, für den ebenfalls eine Anschaltemöglichkeit besteht. Kaskadierbar zur Anschaltung beliebig vieler LEDs.
Technische Daten
Abmessungen (BxHxT):
91 x 77 x 23 mm
Gewicht:
0,1 kg
Relais 1:
30 V / 1 A (für Summer)

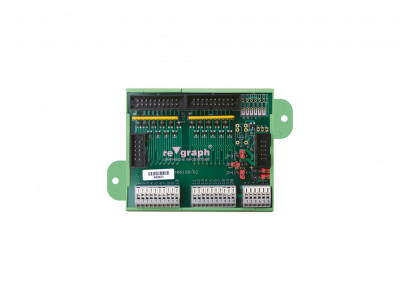

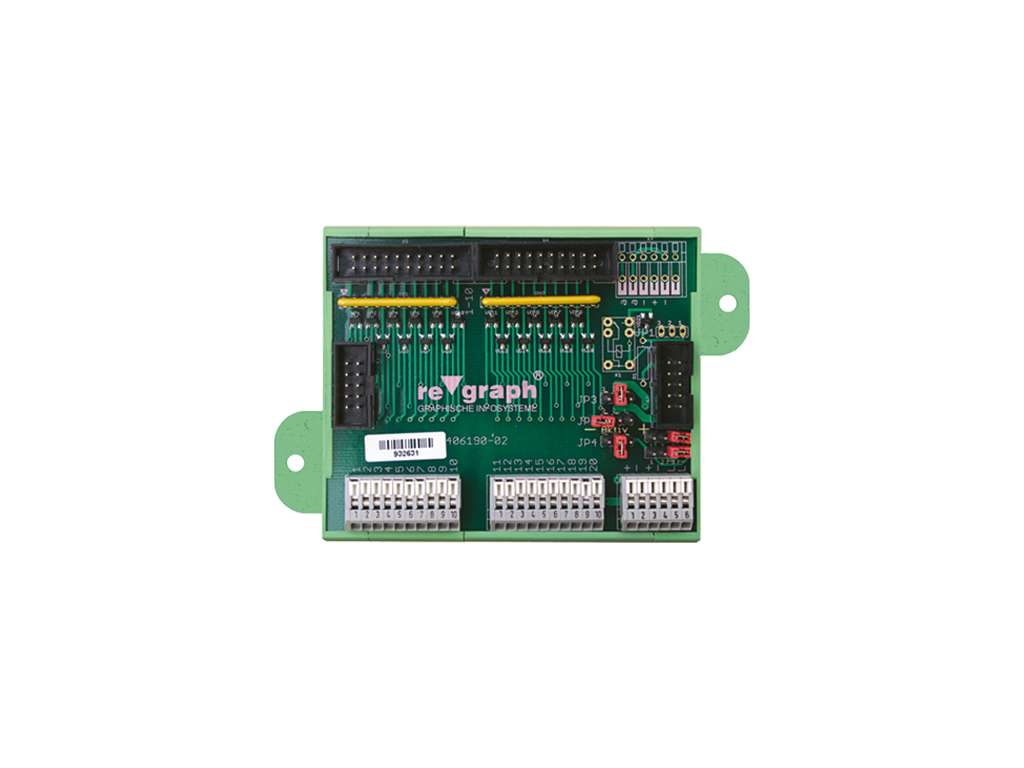

LED20-M
91 x 77 x 23
zur analogen Ansteuerung von 20 LEDs über Flachbandkabel. LED-Ansteuerung wahlweise mit 12 oder 24 V. Vorwiderstände als wechselbares Widerstandsnetzwerk auf der Baugruppe integriert. Wahlweise LED-Ansteuerung mit Plus- oder Minuspotential. Anschaltemöglichkeit für Taster „Lampentest" mit Lampentest-Funktion. Kaskadierbar zur Anschaltung beliebig vieler LEDs.
Technische Daten
Abmessungen (BxHxT):
91 x 77 x 23 mm
Gewicht:
0,1 kg
Netzgeräte
▶
Geregelte Stromversorgungseinheit zur Montage auf einer Hutschiene
▶
Schutzklasse: II
Artikelnummer
Abmessung in mm
(BxHxT)
Artikelnummer
Abmessung in mm
(BxHxT)

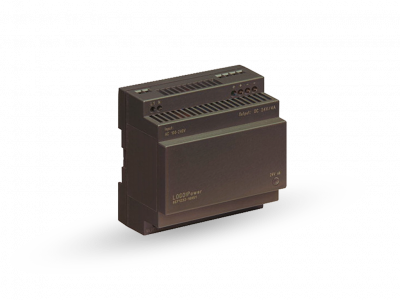

NG-24-13
54 x 90 x 53
Geregelte Stromversorgungseinheit 24 V / 1,3 A, zur Montage auf einer Hutschiene.
Technische Daten
Abmessungen (BxHxT):
54 x 90 x 52,6 mm
Gewicht:
0,4 kg
Eingangsnennspannung:
100 bis 240 V AC
Ausgangsnennspannung:
24 V DC
Ausgangsnennstrom:
1,3 A
Schutzart:
IP 20
Schutzklasse:
II

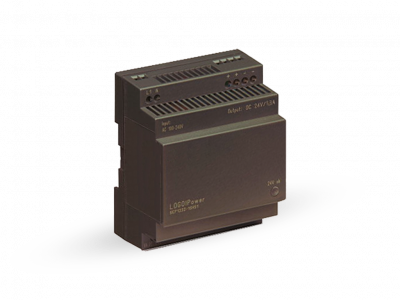

NG-24-25
72 x 90 x 53
Geregelte Stromversorgungseinheit 24 V / 2,5 A, zur Montage auf einer Hutschiene.
Technische Daten
Abmessungen (BxHxT):
72 x 90 x 52,6 mm
Gewicht:
0,4 kg
Eingangsnennspannung:
100 bis 240 V AC
Ausgangsnennspannung:
24 V DC
Ausgangsnennstrom:
2,5 A
Schutzart:
IP 20
Schutzklasse:
II

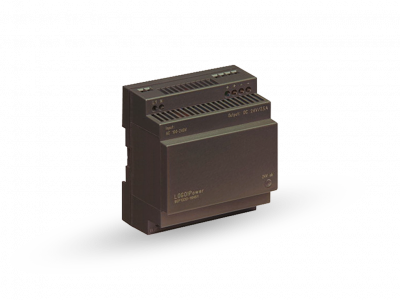

NG-24-40
90 x 90 x 53
Geregelte Stromversorgungseinheit 24 V / 4,0 A, zur Montage auf einer Hutschiene.
Technische Daten
Abmessungen (BxHxT):
90 x 90 x 52,6 mm
Gewicht:
0,4 kg
Eingangsnennspannung:
100 bis 240 V AC
Ausgangsnennspannung:
24 V DC
Ausgangsnennstrom:
4,0 A
Schutzart:
IP 20
Schutzklasse:
II
NG-12-19
54 x 90 x 53
Geregelte Stromversorgungseinheit 12 V / 1,9 A, zur Montage auf einer Hutschiene.
Technische Daten
Abmessungen (BxHxT):
54 x 90 x 52,6 mm
Gewicht:
0,4 kg
Eingangsnennspannung:
100 bis 240 V AC
Ausgangsnennspannung:
12 V DC
Ausgangsnennstrom:
1,9 A
Schutzart:
IP 20
Schutzklasse:
II
NG-12-45
72 x 90 x 53
Geregelte Stromversorgungseinheit 12 V / 4,5 A, zur Montage auf einer Hutschiene.
