Der RE-NET-Bus dient der Ansteuerung von Leuchtdioden (LED) in Brandmeldetableaus und Feuerwehr-
Informationszentralen mit Indikator-LEDs (LED-Anzeige je Laufkarte). Es können über 15.000 LEDs in bis zu 119 Tableaus
betrieben werden.
Die Baugruppe ZG ist die Steuereinheit im RE-NET-Bus. Im gesamten System können bis zu 119 Bus-Koppler (RE-NODE)
und Ein- und Ausgabebaugruppen (RE-E/A-X) zum Einsatz kommen. An die RE-NODE können LED-Karten (RE-XCARD)
sowie LED-Module (RE-LED) angeschlossen werden. Alternativ zum ZG kann auch die Applikation aus dem APLIMOSystem
eingesetzt werden. Hierbei wird RE-NET durch ein FAT oder EM gesteuert.
Die physikalische Verbindung im RE-NET-Bus erfolgt in der Regel über ein Brandmeldekabel (4 x 2 x 0,8 mm). Hierbei
werden jeweils zwei Adern für die Datenleitung, die Stromversorgung sowie die Störungsmeldung (Störungsrelais)
verwendet. Die maximale Leitungslänge vom ZG bis zum letzten Tableau beträgt 1.000 m.
ZG
Zentralengateway
▶

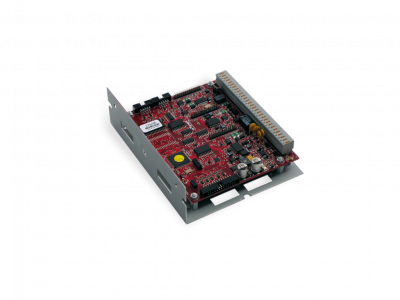

Das APLIMO-Zentralengateway wird an eine serielle Schnittstelle der Brandmelderzentrale angeschaltet und realisiert die RE-NET-Applikation zur Ansteuerung von LED.
▶
Die LED-Programmierung kann vor Ort vorgenommen bzw. geändert werden. Hierzu dient die USB-Serviceschnittstelle am ZG.
Artikelnummer
Abmessung in mm
(BxHxT)
Betriebsspannung
Artikelnummer
Abmessung in mm
(BxHxT)
Betriebsspannung
ZG
134 x 41 x 119
10 bis 30 V
Das Zentralengateway (ZG) ermöglicht die Auskopplung verschiedener Applikationen ohne Bedarf an weiterer Feuerwehr-Peripherie wie FAT oder FBF. Die Datenschnittstelle der BMZ wird hierzu auf das ZG aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ übertragen und an die entsprechende Applikation ausgegeben. Das Zentralengateway ist als Standalone-Lösung konzipiert und kann keinen APLIMO-Ring bilden. Das ZG befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
Des Weiteren besteht die Möglichkeit, ein Zentralengateway in einem separaten Gehäuse zu montieren.
Technische Daten
Abmessungen (BxHxT):
134 x 41 x 119 mm
Betriebsspannung:
10 bis 30 V
Stromaufnahme:
36 mA / 24 V; 62 mA / 12 V
DOC
XML
HTML
PDF
TXT
RE-NODE
Bus-Koppler
▶
Der Bus-Koppler RE-NODE wird an den RE-NET-Bus angebunden
▶
Es können bis zu 4 LED-Karten (RE-XCARD) angeschlossen werden
▶
Zudem verfügt der Bus-Koppler über ein Alarm-Relais für den Anschluss eines Summers oder einer Blitzleuchte
▶
Des Weiteren stehen 2 Taster-Eingänge mit den Funktionen „LED-Test“ sowie „Alarmrelais aus“ zur Verfügung
Artikelnummer
Abmessung in mm
(BxHxT)
Betriebsspannung
Artikelnummer
Abmessung in mm
(BxHxT)
Betriebsspannung
RE-NODE
91 x 77 x 29
10 bis 30 V

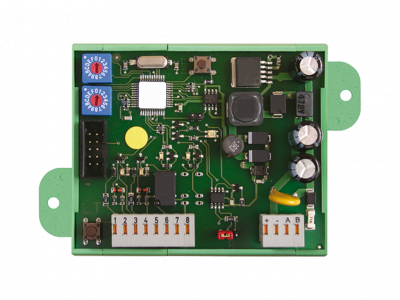

Die RE-NODE dient als Koppler und wird an den RE-NET-Bus angeschaltet. Jede RE-NODE kann jeweils bis zu 4 RE-XCARD verwalten. Außerdem verfügt sie über 2 Eingänge, welche zum Aufschalten der Taster „Lampentest" und „Summer Aus" vorgesehen sind. Weiterhin stehen 2 Relais-Ausgänge zur Verfügung. Ein Ausgang ist als Alarmrelais vorgesehen, der andere Ausgang steht für Erweiterungen zur Verfügung.
Technische Daten
Abmessungen (BxHxT):
91 x 77 x 29 mm
Gewicht:
0,2 kg
Betriebsspannung:
10 bis 30 V
Stromaufnahme min.:
17 mA / 24 V; 25 mA / 12 V
Stromaufnahme max.:
35 mA / 24 V; 50 mA / 12 V
Schnittstelle 1:
RE-NET-Bus, RS 485
Schnittstelle 2:
RE-XCARD-Schnittstelle
Eingang 1:
Lampentest für RE-XCARD
Eingang 2:
Summer Aus
Relais 1:
30 V / 1 A (Alarmrelais)
Relais 2*):
30 V / 1 A (frei für Erweiterungen)
*) optional
DOC
XML
HTML
PDF
TXT
RE-XCARD
RE-NET LED-Karte
▶
LED-Karte mit 32 LED-Ausgängen
▶
Ein ZG oder eine RE-NODE können maximal 4 dieser LED-Karten verwalten
▶
Die Verkabelung zwischen RE-XCARD und LEDs erfolgt mit einer Flachbandleitung
▶
Auf der Baugruppe befindet sich pro LED-Ausgang eine Kontroll-LED
▶
Der Anschluss erfolgt an die RE-XCARD-Schnittstelle des ZG oder RE-NODE
Artikelnummer
Abmessung in mm
(BxHxT)
Artikelnummer
Abmessung in mm
(BxHxT)
RE-XCARD/F
70 x 77 x 39

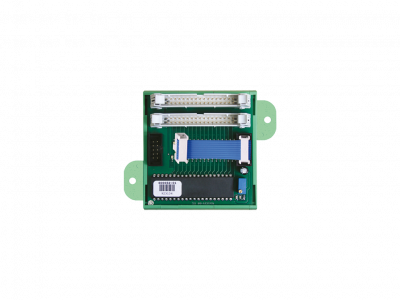

LED-Karte mit 32 LED-Ausgängen. Ein Zentralengateway oder eine RE-NODE können maximal 4 dieser LED-Karten verwalten. Die Verkabelung zwischen RE-XCARD und LEDs erfolgt mit einer Flachbandleitung. Auf der Baugruppe befindet sich pro LED-Ausgang eine Kontroll-LED. Der Anschluss erfolgt an die RE-XCARD-Schnittstelle des Zentralengateways oder RE-NODE.
