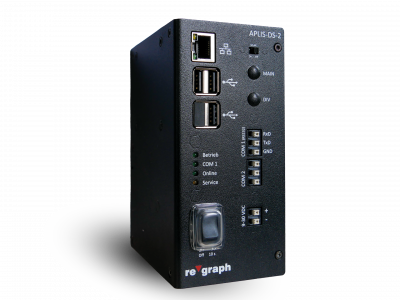

Datenserver

APLIS-DS-2

APLIS-Datenserver 2

▶	Industrie-PC zum Erfassen und Speichern von Informationen aus dem APLIMO™-/VAREXplus-System. Der Anschluss erfolgt über ein Zentralengateway (ZG), Erweiterungsmodul (EM) oder direkt über eine FAT/FBF-Kombination

▶

Der APLIS-Datenserver 2 stellt die u. g. Informationen innerhalb des Objektes über das interne Netzwerk (LAN) sowie optional auch außerhalb des Objektes über eine gesicherte Internetverbindung (VPN) durch den APLIS-Verbindungsserver zur Verfügung. Für diese Realisierung ist eine bauseitige DSL-Verbindung oder das LTE-Modul (APLIS-DS-2/LTE-MOD) erforderlich.

▶	Die Darstellung erfolgt nach einem Login auf einer browserbasierten Oberfläche. Bei Verwendung des APLIS-Verbindungsservers kann die Darstellung auch auf mobilen Endgeräten erfolgen. Die erforderliche APLISmobile -App ist kostenlos erhältlich.

▶	Informationen:

Tabellarische Auflistung der Betriebszustände

▶	Anzeige der folgenden Grafiken und Informationen:

Feuerwehr-Laufkarten

Maßnahmentexte/Zusatzinformationen

Feuerwehrpläne

Flucht- und Rettungspläne

Brandschutzordnungen

Sonderpläne

Anlagendokumentation des Brandmeldesystems nach DIN VDE 0833-2

▶	Funktionen:

Ereignisspeicher mit Filterfunktion und Volltextsuche

Datensicherungsfunktion zur Sicherung der eingepflegten Daten und der Ereignisdaten auf einem im Lieferumfang enthaltenen USB-Stick

Systemadministrator zum Anlegen von Benutzern inkl. umfangreicher Rechtevergabe

Anlagenverwaltung zur Einbindung und Unterscheidung der im Objekt befindlichen Brandmelderzentralen

FIZ-Ansicht für Touchmonitor

	Artikelnummer	Bemerkung

Artikelnummer

Bemerkung

APLIS-DS-2.1

Hardware

Datenserver zur Aufnahme und Speicherung der Informationen aus dem APLIMO-/VAREXplus-System. Der Anschluss erfolgt über ein Zentralengateway (ZG), Erweiterungsmodul (EM) oder direkt über eine FAT/FBF-Kombination.

Der Zugriff auf die browserbasierte Bedienoberfläche erfolgt per LAN oder WLAN. Enthalten ist ein administrativer Zugang für System- und Netzwerkeinstellungen.

Inkl. Datensicherungsfunktion zur Sicherung der Daten auf einem im Lieferumfang enthaltenen USB-Stick.

Zur Funktionserweiterung sind diverse Software-Upgrades verfügbar.

Technische Daten
Abmessungen (BxHxT):	70 x 145 x 100 mm
Gewicht:	0,9 kg
Betriebsspannung:	9 bis 30 V
Stromaufnahme:	ca. 0,25 A bei 24 V

DOC

XML

HTML

PDF

TXT

APLIS-DS-2/SOFT-XT

Basis-Software

Mit diesem Software-Paket kann der APLIS-Datenserver Informationen aus dem Brandmeldesystem über das interne Netzwerk (LAN) zur Verfügung stellen. Über den APLIS-Verbindungsserver (gesichterte VPN-Verbindung) sind optional Fernzugriffe (mobil und remote) möglich. Für die Realisierung der Internetverbindung ist eine bauseitige DSL-Verbindung oder das LTE-Modul (APLIS-DS-2/LTE-MOD) erforderlich.

Enthalten sind folgende Funktionen:
- Tabellarische Auflistung der Betriebszustände der BMA
- Ereignisspeicher mit Filterfunktion und Volltextsuche
- Speicherung und Anzeige von Brandschutzgrafiken
- Speicherung der Anlagendokumentation nach DIN VDE 0833-2
- Administration weiterer Benutzer (Lizenzen erforderlich) mit individueller Rechtevergabe
- Anlagenverwaltung zur Einbindung und Unterscheidung der im Objekt befindlichen Brandmelderzentralen

DOC

XML

HTML

PDF

TXT

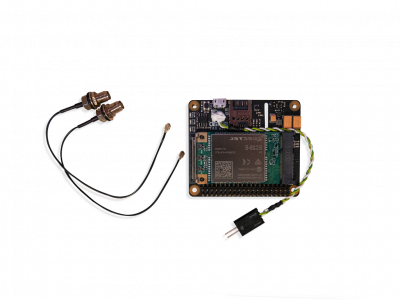

LTE-Modul für APLIS-DS-2

▶	LTE-Modul inkl. Magnetfußantenne zur Realisierung einer gesicherten Internetverbindung zwischen dem APLIS-Datenserver (APLIS-DS-2) und dem APLIS-Verbindungsserver (APLIS-VS)

▶	Das LTE-Modul kann als primärer Übertragungsweg oder als Rückfallebene verwendet werden

▶	Eine Mobilfunk-SIM-Karte (Micro-SIM) ist nicht im Lieferumfang enthalten

▶	Inkl. werkseitigem Einbau in den APLIS-DS-2

	Artikelnummer

Artikelnummer

APLIS-DS-2/LTE-MOD

LTE-Modul inkl. Magnetfußantenne zur Realisierung einer gesicherten Internetverbindung zwischen dem APLIS-Datenserver (APLIS-DS-2) und dem APLIS-Verbindungsserver (APLIS-VS). Das LTE-Modul kann als primärer Übertragungsweg oder als Rückfallebene verwendet werden. Eine Mobilfunk-SIM-Karte (Micro-SIM) ist nicht im Lieferumfang enthalten. Inkl. werkseitigem Einbau in den APLIS-DS-2.

Technische Daten
Gewicht:	0,2 kg
Stromaufnahme:	1 bis 160 mA / 24V je nach Funk-Band und Status

DOC

XML

HTML

PDF

TXT

Datenserver (DS) Zusatzantennen

APLIS-DS-2/ZA

ZA10-LTE

▶	Optionale Antennen für den Innen- und Außenbereich einsetzbar

	Artikelnummer	Abmessung in mm (BxHxT)	Kabellänge in m	Anwendungsbereich	Montage

Artikelnummer

Abmessung in mm
(BxHxT)

Kabellänge in m

Anwendungsbereich

Montage

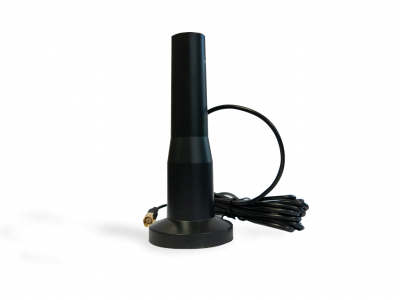

APLIS-DS-2/ZA

50 x 120 x 0

innen

Magnetfuß

Zusätzliche Magnetfußantenne zum Anschluss an den APLIS-Datenserver (APLIS-DS-2). Voraussetzung ist ein installiertes LTE-Modul (APLIS-DS-2/LTE-MOD).

Technische Daten
Abmessungen (BxHxT):	50 x 120 x 0 mm
Gewicht:	0,1 kg
Kabellänge:	3 m

DOC

XML

HTML

PDF

TXT

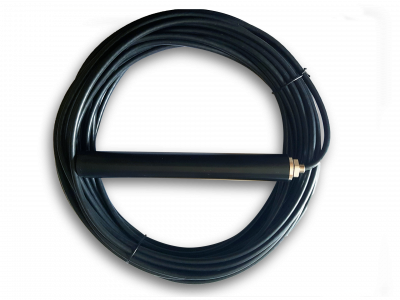

ZA5-LTE

25 x 193 x 25

innen und außen

mittels Haltewinkel

Optionale Antenne für den Innen- und Außenbereich einsetzbar. Für LTE, GSM und UMTS verwendbar. Montage mittels Haltewinkel möglich.

Technische Daten
Abmessungen (BxHxT):	25 x 193 x 25 mm
Gewicht:	0,6 kg
Schutzart:	IP 54
Anschluss (Steckverbinder):	SMA(m)
Kabel:	Low Loss
Kabellänge:	5 Meter

DOC

XML

HTML

PDF

TXT

ZA10-LTE

25 x 193 x 25

innen und außen

mittels Haltewinkel

Optionale Antenne für den Innen- und Außenbereich einsetzbar. Für LTE, GSM und UMTS verwendbar. Montage mittels Haltewinkel möglich.

Technische Daten
Abmessungen (BxHxT):	25 x 193 x 25 mm
Gewicht:	0,7 kg
Schutzart:	IP 54
Anschluss (Steckverbinder):	SMA(m)
Kabel:	Low Loss
Kabellänge:	10 Meter

DOC

XML

HTML

PDF

TXT

ZA15-LTE

25 x 193 x 25

innen und außen

mittels Haltewinkel

Optionale Antenne für den Innen- und Außenbereich einsetzbar. Für LTE, GSM und UMTS verwendbar. Montage mittels Haltewinkel möglich.

Technische Daten
Abmessungen (BxHxT):	25 x 193 x 25 mm
Gewicht:	0,8 kg
Schutzart:	IP 54
Anschluss (Steckverbinder):	SMA(m)
Kabel:	Low Loss
Kabellänge:	15 Meter

DOC

XML

HTML

PDF

TXT

ZA20-LTE

25 x 193 x 25

innen und außen

mittels Haltewinkel

Optionale Antenne für den Innen- und Außenbereich einsetzbar. Für LTE, GSM und UMTS verwendbar. Montage mittels Haltewinkel möglich.

Technische Daten
Abmessungen (BxHxT):	25 x 193 x 25 mm
Gewicht:	0,9 kg
Schutzart:	IP 54
Anschluss (Steckverbinder):	SMA(m)
Kabel:	Low Loss
Kabellänge:	20 Meter

DOC

XML

HTML

PDF

TXT

ZA30-LTE

25 x 193 x 25

innen und außen

mittels Haltewinkel

Optionale Antenne für den Innen- und Außenbereich einsetzbar. Für LTE, GSM und UMTS verwendbar. Montage mittels Haltewinkel möglich.

Technische Daten
Abmessungen (BxHxT):	25 x 193 x 25 mm
Gewicht:	1,0 kg
Schutzart:	IP 54
Anschluss (Steckverbinder):	SMA(m)
Kabel:	Low Loss
Kabellänge:	30 Meter
