FAS-Module

FAS-Module


für Anzeige- und Bediengeräte




FAS-M-2EP-FT
FAS-M-2EP-MMK
FAS-M-4EP
FAS-M-4EP-FT

Artikelnummer Abmessung in mm
(BxHxT)
Artikelnummer Abmessung in mm
(BxHxT)

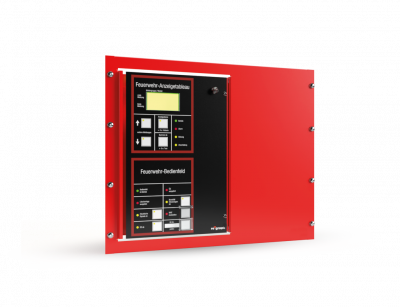

FAS-M-2EP 483 x 399 x 50
Modul mit 2 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 50 mm
Gewicht: 2,7 kg
Höheneinheit: 9 HE






FAS-M-2EP-FT 483 x 399 x 93

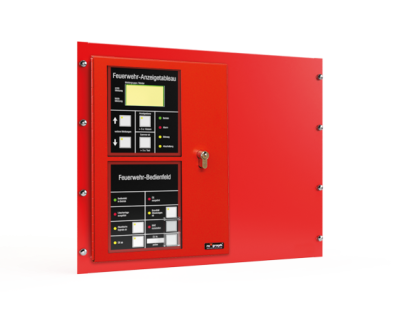

Modul mit 2 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.
Inkl. Sichtscheibe und Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders.


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 93 mm
Gewicht: 5,8 kg
Höheneinheit: 9 HE

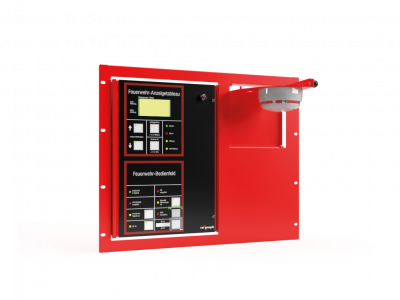

FAS-M-2EP-MMK 483 x 400 x 155
Modul mit 2 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Inklusive schwenkbarer Meldermontagekonsole.


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,5 x 155 mm
Gewicht: 2,2 kg
Höheneinheit: 9 HE






FAS-M-4EP 485 x 399 x 80

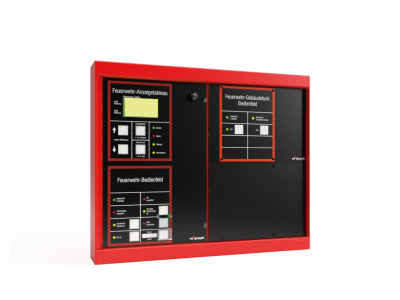

Modul mit 4 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663.


Technische Daten
Abmessungen (BxHxT): 484,5 x 399,2 x 80 mm
Gewicht: 3,8 kg
Höheneinheit: 9 HE

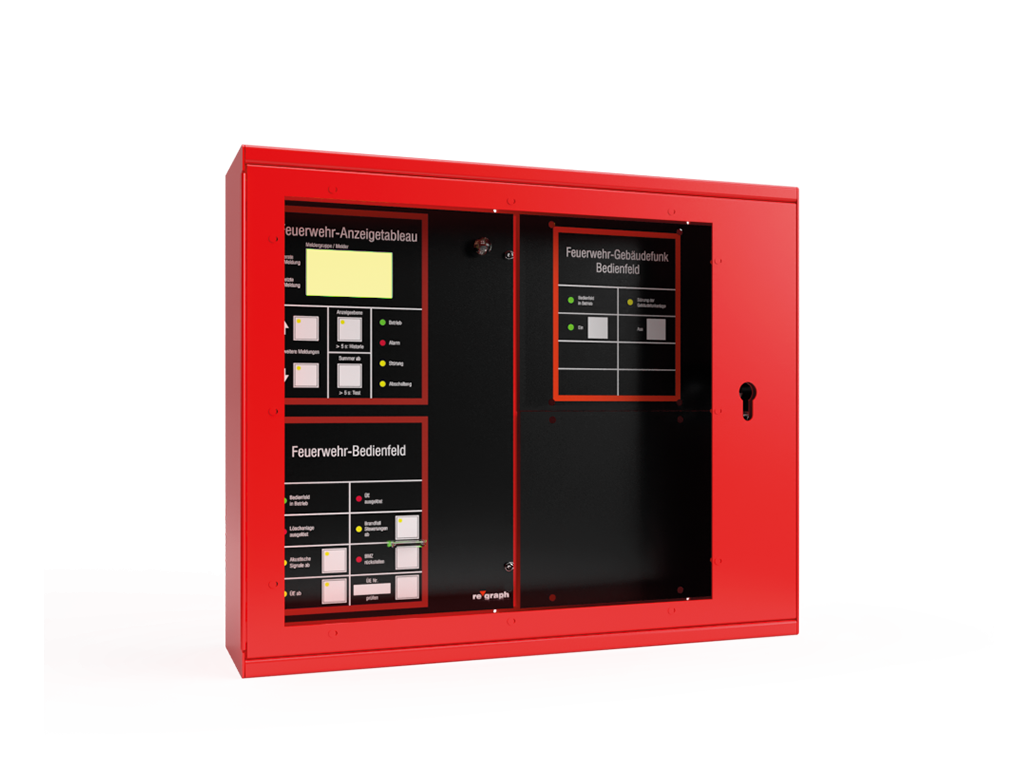

FAS-M-4EP-FT 483 x 399 x 127
Modul mit 4 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663.
Inkl. Sichtscheibe und Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Inkl. Einbau in ein Gehäuse.


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 127 mm
Gewicht: 6,9 kg
Höheneinheit: 9 HE






zur Aufnahme von Feuerwehr-Laufkarten




FAS-M-A-3q
FAS-M-SH-4q
FAS-M-4q-20

Artikelnummer Abmessung in mm
(BxHxT) 		Höheneinheit
 Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer Abmessung in mm
(BxHxT) 		Höheneinheit
 Laufkarten-Kapazität
(Laminiert / Synthetik)

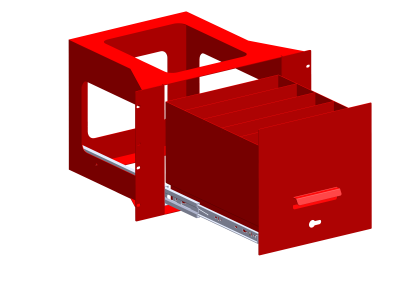

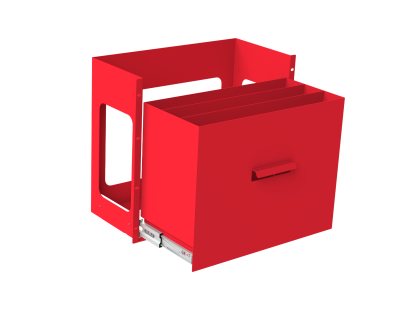

FAS-M-A-4q 483 x 310 x 372 7 HE DIN A4-Querformat: 500 / 870

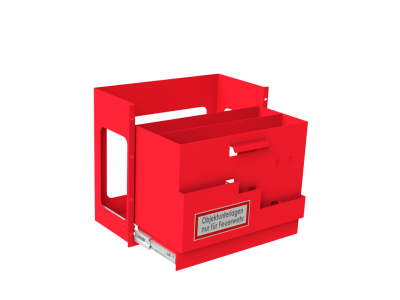

Schubladen-Auszug mit 5 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 310 x 372 mm
Gewicht: 11,7 kg
Höheneinheit: 7 HE






FAS-M-A-4q-PZ 483 x 310 x 372 7 HE DIN A4-Querformat: 500 / 870
Schubladen-Auszug mit 5 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten. Abschließbar mittels bauseitigem Profilhalbzylinder.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 310 x 372 mm
Gewicht: 11,8 kg
Höheneinheit: 7 HE

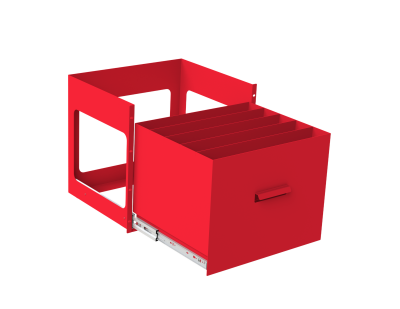

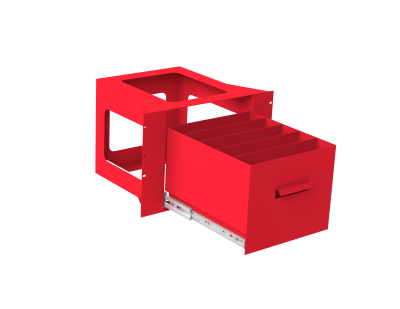

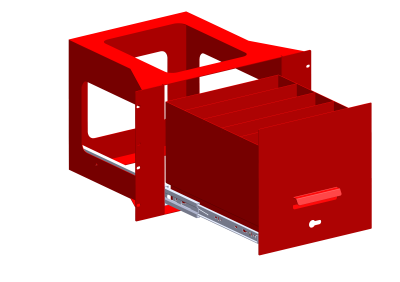

FAS-M-A-3q 483 x 399 x 372 9 HE DIN A3-Querformat: 500 / 870
Schubladen-Auszug mit 5 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 372 mm
Gewicht: 18,3 kg
Höheneinheit: 9 HE






FAS-M-A-3q-PZ 483 x 399 x 372 9 HE DIN A3-Querformat: 500 / 870
Schubladen-Auszug mit 5 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten. Abschließbar mittels bauseitigem Profilhalbzylinder.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 372 mm
Gewicht: 17,5 kg
Höheneinheit: 9 HE






FAS-M-A-4q-s 483 x 310 x 232 7 HE DIN A4-Querformat: 280 / 490
Schubladen-Auszug mit 2 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 280 490


Technische Daten
Abmessungen (BxHxT): 482,6 x 310 x 232 mm
Gewicht: 8,2 kg
Höheneinheit: 7 HE






FAS-M-A-3q-s 483 x 399 x 232 9 HE DIN A3-Querformat: 280 / 490
Schubladen-Auszug mit 3 Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 280 490


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 232 mm
Gewicht: 10,9 kg
Höheneinheit: 9 HE

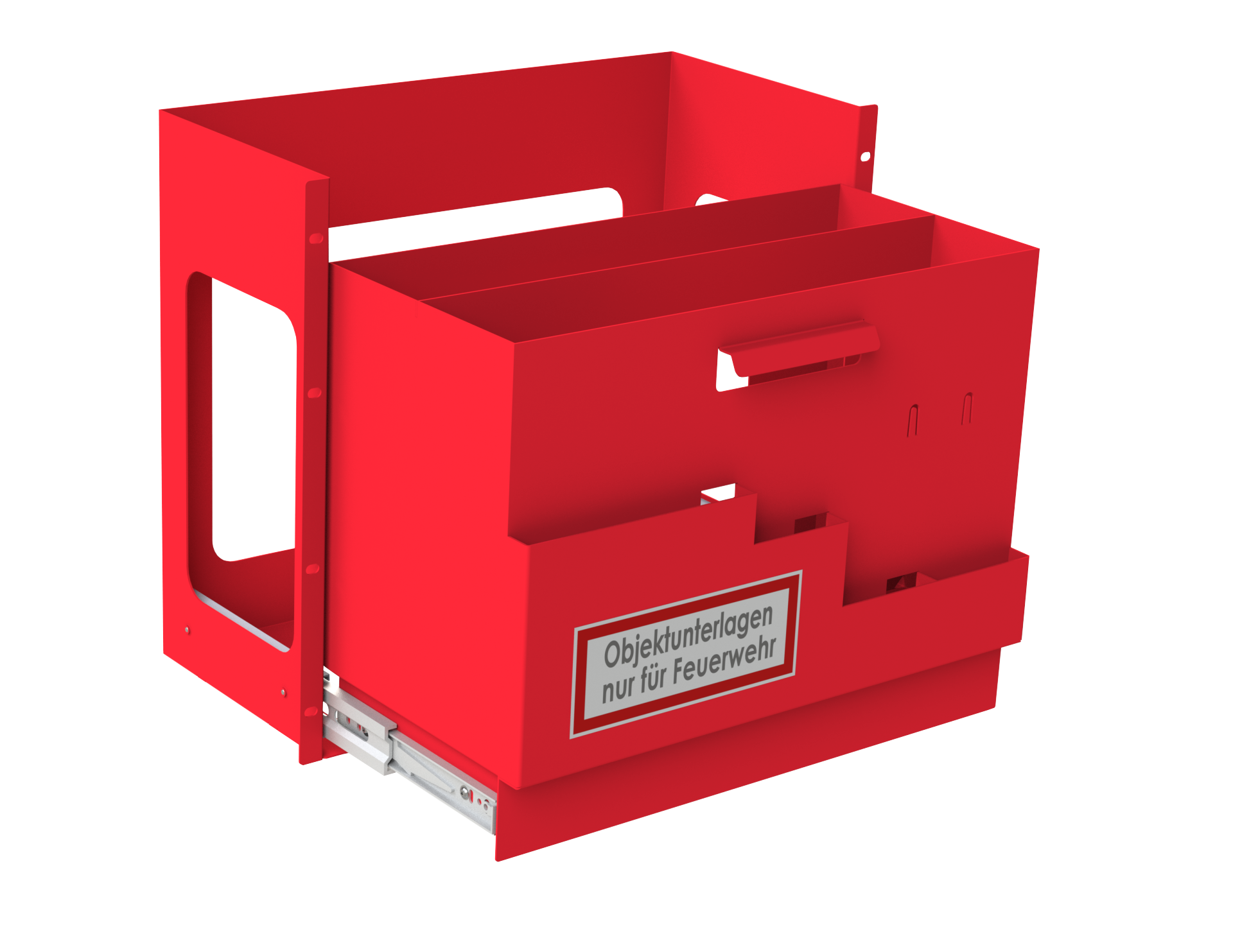

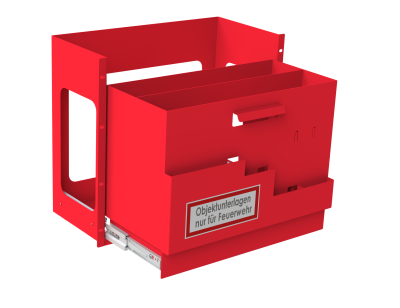

FAS-M-SH-4q 483 x 399 x 372 9 HE DIN A4-Querformat: 500 / 870

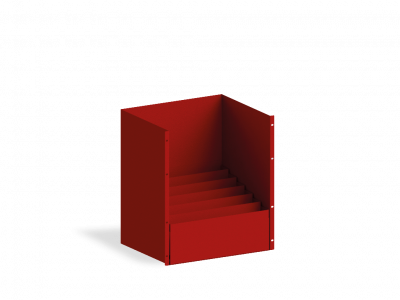

Modul mit 5 gestaffelten Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 372 mm
Gewicht: 12,8 kg
Höheneinheit: 9 HE






FAS-M-SH-3q 483 x 533 x 372 12 HE DIN A3-Querformat: 500 / 870
Modul mit 5 gestaffelten Einzelfächern zur Aufnahme von Feuerwehr-Laufkarten.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 500 870


Technische Daten
Abmessungen (BxHxT): 482,6 x 532,6 x 372 mm
Gewicht: 17,1 kg
Höheneinheit: 12 HE

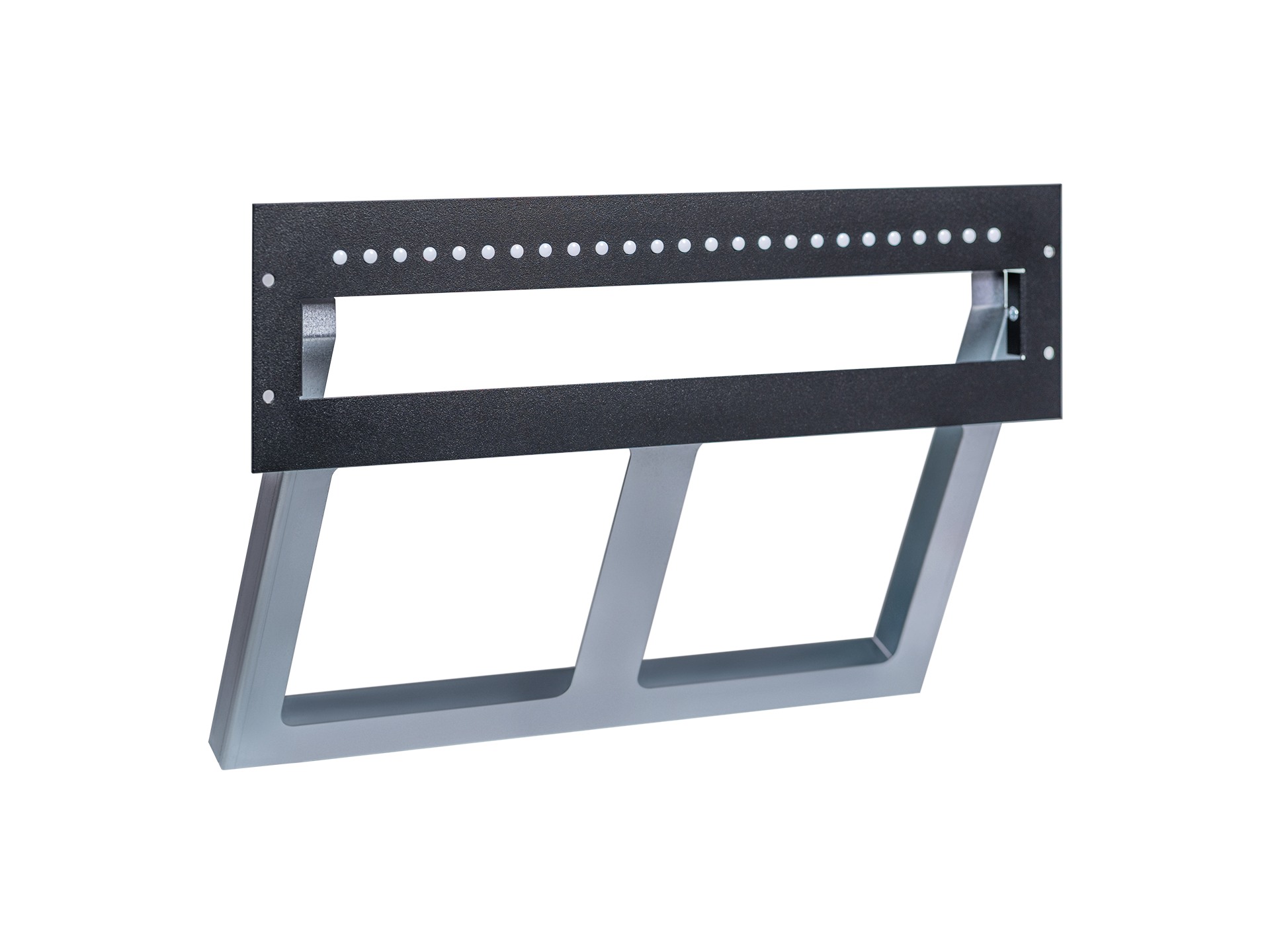

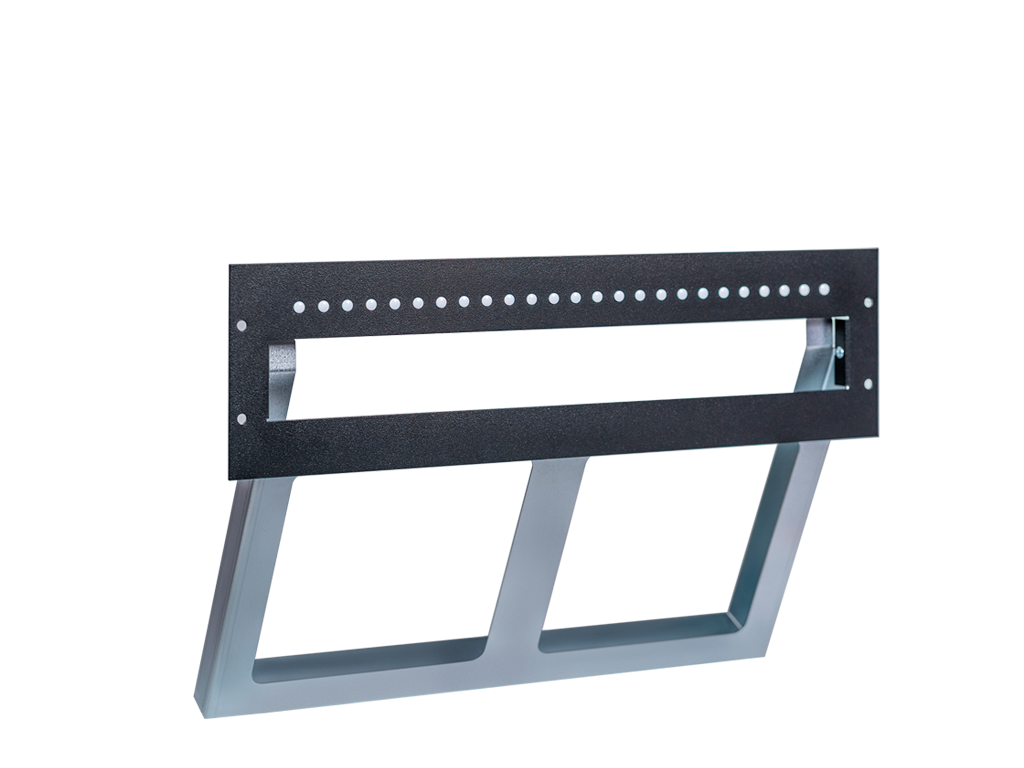

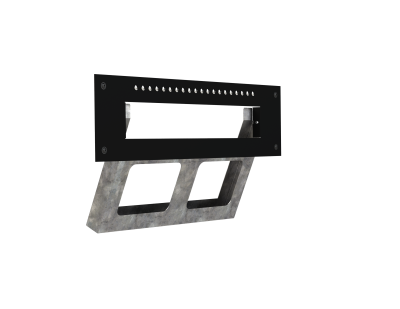

FAS-M-4q-20 483 x 133 x 2 3 HE

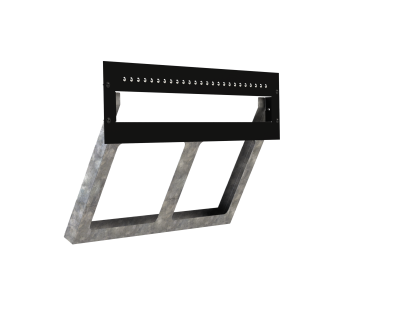

aus Stahlblech, pulverbeschichtet in schwarz. Zur Aufnahme von 20 Karten im DIN A4-Querformat bei Blattstärke 0,7 mm. Vorbereitet für den Einbau von 20 LEDs über den Laufkarten-Reitern. Hierdurch wird eine exakte und schnelle Identifikation der benötigten Laufkarte ermöglicht. Zzgl. LEDs, Ansteuerung und Verkabelung.


Technische Daten
Abmessungen (BxHxT): 482,6 x 132,5 x 1,5 mm
Gewicht: 1,1 kg
Höheneinheit: 3 HE






FAS-M-4q-24 483 x 133 x 2 3 HE
aus Stahlblech, pulverbeschichtet in schwarz. Zur Aufnahme von 24 Karten im DIN A4-Querformat bei Blattstärke 0,7 mm. Vorbereitet für den Einbau von 24 LEDs über den Laufkarten-Reitern. Hierdurch wird eine exakte und schnelle Identifikation der benötigten Laufkarte ermöglicht. Zzgl. LEDs, Ansteuerung und Verkabelung.


Technische Daten
Abmessungen (BxHxT): 482,6 x 132,5 x 1,5 mm
Gewicht: 1,1 kg
Höheneinheit: 3 HE






FAS-M-3q-25 483 x 133 x 2 3 HE
aus Stahlblech, pulverbeschichtet in schwarz. Zur Aufnahme von 25 Karten im DIN A3-Querformat bei Blattstärke 0,7 mm. Vorbereitet für den Einbau von 25 LEDs über den Laufkarten-Reitern. Hierdurch wird eine exakte und schnelle Identifikation der benötigten Laufkarte ermöglicht. Zzgl. LEDs, Ansteuerung und Verkabelung.


Technische Daten
Abmessungen (BxHxT): 482,6 x 132,5 x 1,5 mm
Gewicht: 1,2 kg
Höheneinheit: 3 HE






Ablage und Aufbewahrung




FAS-M-A-X
FAS-M-F
FAS-M-AT
FAS-M-DBH-H

Artikelnummer Abmessung in mm
(BxHxT) 		Bezeichnung
 Höheneinheit
Artikelnummer Abmessung in mm
(BxHxT) 		Bezeichnung
 Höheneinheit

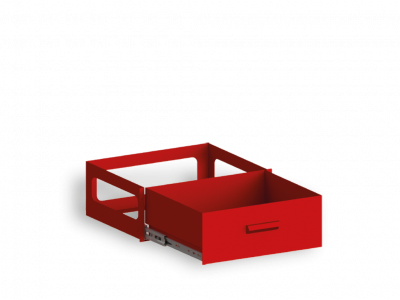

FAS-M-A-X 483 x 177 x 372 Universeller Schubladen-Auszug 4 HE

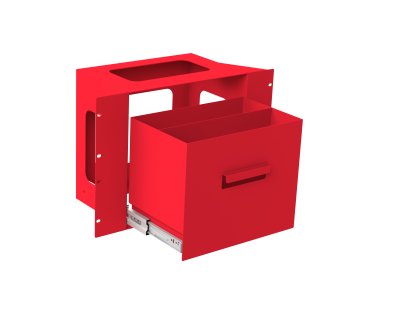

Universeller Schubladen-Auszug, z.B. zur Aufbewahrung von Werkzeug, Zubehör, Dokumentationsunterlagen, etc.


Technische Daten
Abmessungen (BxHxT): 482,6 x 177 x 372 mm
Gewicht: 10,5 kg
Höheneinheit: 4 HE






FAS-M-A-X-PZ 483 x 177 x 372 Universeller Schubladen-Auszug 4HE
Universeller Schubladen-Auszug, z.B. zur Aufbewahrung von Werkzeug, Zubehör, Dokumentationsunterlagen, etc. Abschließbar mittels bauseitigem Profilhalbzylinder.


Technische Daten
Abmessungen (BxHxT): 482,6 x 177 x 372 mm
Gewicht: 10,6 kg
Höheneinheit: 4 HE






FAS-M-A-X-s 483 x 177 x 232 Universeller Schubladen-Auszug 4 HE
Universeller Schubladen-Auszug, z.B. zur Aufbewahrung von Werkzeug, Zubehör, Dokumentationsunterlagen, etc.


Technische Daten
Abmessungen (BxHxT): 482,6 x 177 x 232 mm
Gewicht: 5,6 kg
Höheneinheit: 4 HE

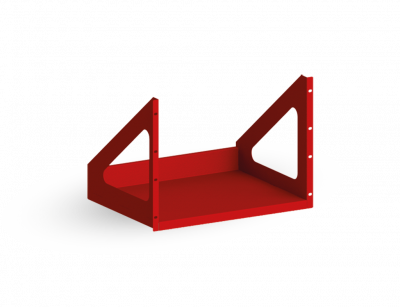

FAS-M-F 483 x 355 x 372 Offenes Ablagefach 8 HE
Offenes Ablagefach, z.B. für Ordner, Werkzeug, etc.


Technische Daten
Abmessungen (BxHxT): 482,6 x 355,4 x 372 mm
Gewicht: 3,9 kg
Höheneinheit: 8 HE






FAS-M-F-s 483 x 355 x 220 Offenes Ablagefach 8 HE
Offenes Ablagefach, z.B. für Ordner, Werkzeug, etc.


Technische Daten
Abmessungen (BxHxT): 482,6 x 355,4 x 220 mm
Gewicht: 2,9 kg
Höheneinheit: 8 HE

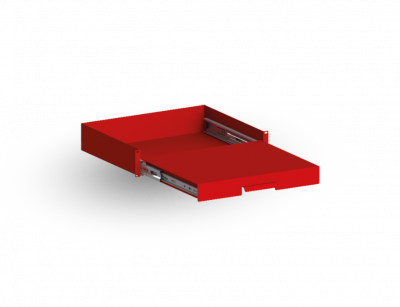

FAS-M-AT 483 x 88 x 372 Ausziehbare Tischplatte 2 HE
Tischplatte aus Stahlblech mit montierten Auszugsschienen, pulverbeschichtet feuerrot (RAL 3000). Zur sicheren Ablage von diversen Einsatzunterlagen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 88,1 x 372 mm
Gewicht: 8,6 kg
Höheneinheit: 2 HE

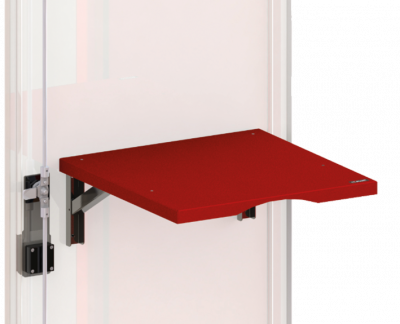

FAS-M-FEKT 420 x 430 x 30 Klappbare Tischplatte -
Tischplatte aus Stahlblech mit stabilen Scharnieren, pulverbeschichtet feuerrot (RAL 3000). Montiert an der Tür-Innenseite zur sicheren Ablage von diversen Einsatzunterlagen.

Hierdurch werden keine Höheneinheiten (HE) des FAS belegt.


Technische Daten
Abmessungen (BxHxT): 420 x 430 x 30 mm
Gewicht: 3,6 kg






FAS-M-DBH-H 483 x 222 x 90 Halterung Doppelboden-/Plattenheber 5 HE
Halterung aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), zur Aufnahme eines Saug- oder Krallenhebers.


Technische Daten
Abmessungen (BxHxT): 482,6 x 221,5 x 90 mm
Gewicht: 2,6 kg
Höheneinheit: 5 HE

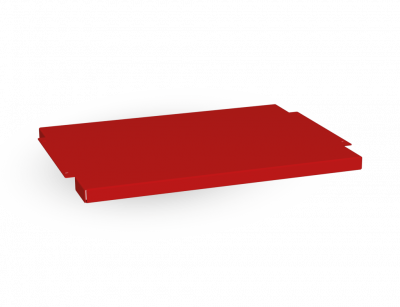

FAS-M-AB-600 543 x 25 x 399 Ablageboden -
Ablageboden, z.B. für Drucker, Werkzeug, etc.

Hierdurch werden keine Höheneinheiten (HE) des FAS belegt.


Technische Daten
Abmessungen (BxHxT): 542,5 x 25 x 399 mm
Gewicht: 4,1 kg






FAS-M-AB-1200 1140 x 25 x 399 Ablageboden -
Ablageboden, z.B. für Drucker, Werkzeug, etc.

Hierdurch werden keine Höheneinheiten (HE) des FAS belegt.


Technische Daten
Abmessungen (BxHxT): 1140 x 25 x 399 mm
Gewicht: 8,3 kg

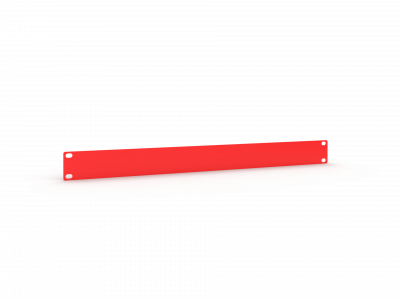

FAS-M-BP-1 483 x 44 x 2 Blindplatte 1 HE

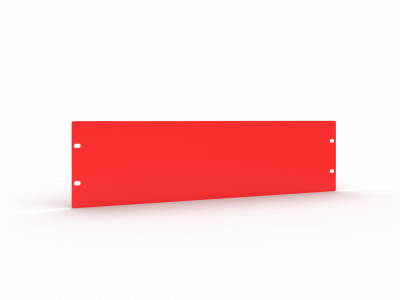

Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 43,6 x 1,5 mm
Gewicht: 0,3 kg
Höheneinheit: 1 HE

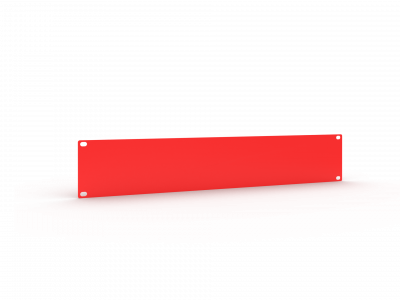

FAS-M-BP-2 483 x 88 x 2 Blindplatte 2 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 88,1 x 1,5 mm
Gewicht: 0,5 kg
Höheneinheit: 2 HE






FAS-M-BP-3 483 x 133 x 2 Blindplatte 3 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 132,5 x 1,5 mm
Gewicht: 0,8 kg
Höheneinheit: 3 HE






FAS-M-BP-4 483 x 177 x 2 Blindplatte 4 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 177 x 1,5 mm
Gewicht: 1,1 kg
Höheneinheit: 4 HE






FAS-M-BP-5 483 x 222 x 2 Blindplatte 5 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 221,5 x 1,5 mm
Gewicht: 1,2 kg
Höheneinheit: 5 HE

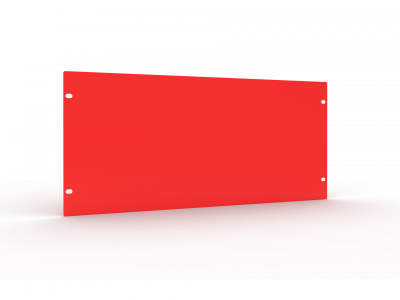

FAS-M-BP-6 483 x 266 x 2 Blindplatte 6 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 265,9 x 1,5 mm
Gewicht: 1,6 kg
Höheneinheit: 6 HE






FAS-M-BP-7 483 x 310 x 2 Blindplatte 7 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 310,1 x 1,5 mm
Gewicht: 1,8 kg
Höheneinheit: 7 HE






FAS-M-BP-8 483 x 355 x 2 Blindplatte 8 HE
Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 354,8 x 1,5 mm
Gewicht: 2,1 kg
Höheneinheit: 8 HE

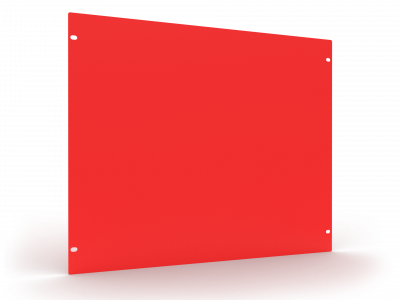

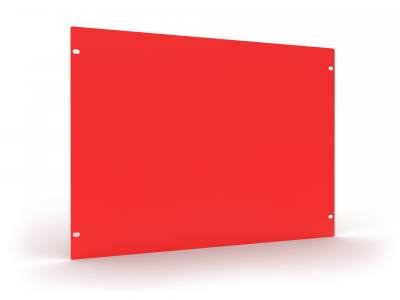

FAS-M-BP-9 483 x 399 x 2 Blindplatte 9 HE

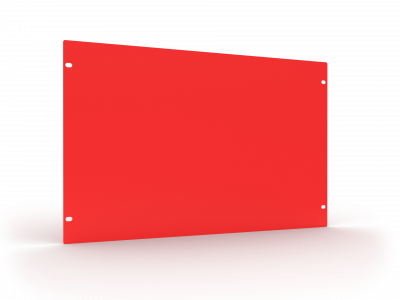

Blindplatte zur flächenbündigen Abdeckung von nicht benötigten Einbauplätzen.


Technische Daten
Abmessungen (BxHxT): 482,6 x 399,2 x 1,5 mm
Gewicht: 2,3 kg
Höheneinheit: 9 HE
