FIZ aus Aluminium

FIZ-ALU


Feuerwehr-Informationszentralen in Aluminiumausführung

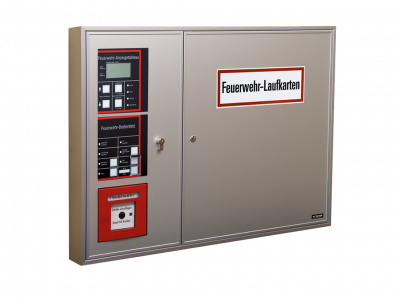

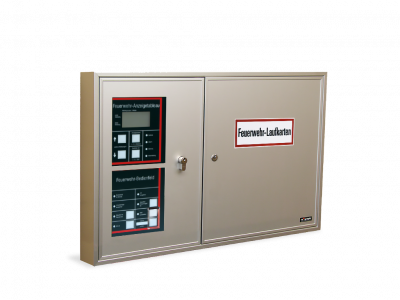

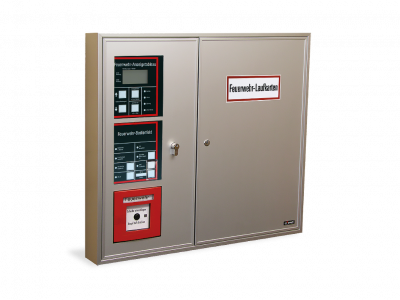

FIZ-A4-ALU
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Aluminium, silber eloxiert
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-ALU - - - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 600 x 90 mm
Gewicht: 14,8 kg
Schutzart: IP 40






FIZ-A4-ALU/G Grafikanzeige - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 600 x 90 mm
Gewicht: 17,7 kg
Schutzart (FIZ-A4-ALU): IP 40






FIZ-A4-ALU/G/R Grafikanzeige DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 600 x 90 mm
Gewicht: 18,0 kg
Schutzart (FIZ-A4-ALU): IP 40






FIZ-A4-ALU/T Textanzeige - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 600 x 90 mm
Gewicht: 17,7 kg
Schutzart (FIZ-A4-ALU): IP 40






FIZ-A4-ALU/T/R Textanzeige DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 600 x 90 mm
Gewicht: 18,0 kg
Schutzart (FIZ-A4-ALU): IP 40

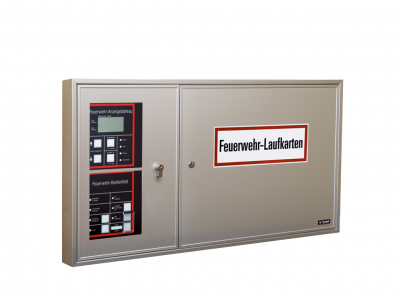

FIZ-A3-ALU - - - DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 100 / 170
DIN A3-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 600 x 90 mm
Gewicht: 16,3 kg
Schutzart: IP 40






FIZ-A3-ALU/G Grafikanzeige - DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 600 x 90 mm
Gewicht: 19,2 kg
Schutzart (FIZ-A3-ALU): IP 40






FIZ-A3-ALU/G/R Grafikanzeige DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 600 x 90 mm
Gewicht: 19,5 kg
Schutzart (FIZ-A3-ALU): IP 40






FIZ-A3-ALU/T Textanzeige - DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 600 x 90 mm
Gewicht: 19,2 kg
Schutzart (FIZ-A3-ALU): IP 40






FIZ-A3-ALU/T/R Textanzeige DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 600 x 90 mm
Gewicht: 19,5 kg
Schutzart (FIZ-A3-ALU): IP 40






FIZ-ALU-UP


Feuerwehr-Informationszentralen in Aluminiumausführung zur Montage unter Putz

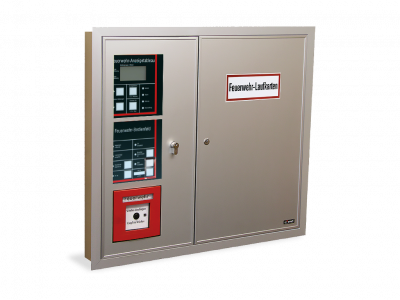

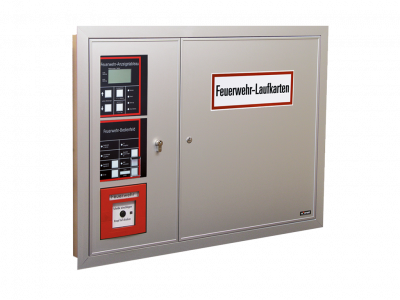

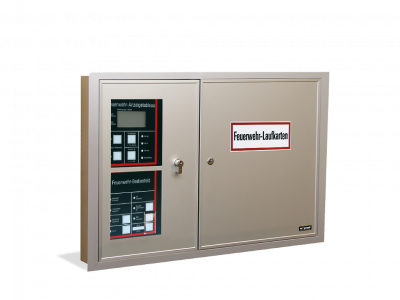

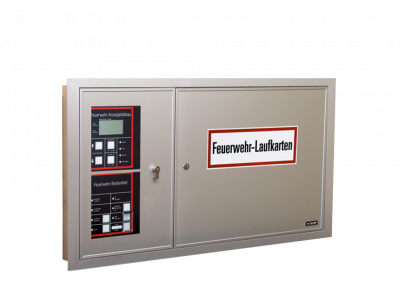

FIZ-A4-ALU-UP
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich
▶ Gehäuse aus Aluminium, silber eloxiert
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-ALU-UP - - - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 14,7 kg
Außenmaß (BxHxT): 700 x 640 x 80 mm
Einbaumaß (BxHxT): 660 x 600 x 78 mm
Schutzart: IP 40






FIZ-A4-ALU-UP/G Grafikanzeige - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 17,6 kg
Außenmaß (BxHxT): 700 x 640 x 80 mm
Einbaumaß (BxHxT): 660 x 600 x 78 mm
Schutzart (FIZ-A4-ALU-UP): IP 40






FIZ-A4-ALU-UP/G/R Grafikanzeige DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 17,9 kg
Außenmaß (BxHxT): 700 x 640 x 80 mm
Einbaumaß (BxHxT): 660 x 600 x 78 mm
Schutzart (FIZ-A4-ALU-UP): IP 40






FIZ-A4-ALU-UP/T Textanzeige - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 17,6 kg
Außenmaß (BxHxT): 700 x 640 x 80 mm
Einbaumaß (BxHxT): 660 x 600 x 78 mm
Schutzart (FIZ-A4-ALU-UP): IP 40






FIZ-A4-ALU-UP/T/R Textanzeige DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 17,9 kg
Außenmaß (BxHxT): 700 x 640 x 80 mm
Einbaumaß (BxHxT): 660 x 600 x 78 mm
Schutzart (FIZ-A4-ALU-UP): IP 40






FIZ-A3-ALU-UP - - - DIN A4-Querformat: 85 / 150
DIN A3-Hochformat: 85 / 150
DIN A3-Querformat: 85 / 150
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Hochformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 16,2 kg
Außenmaß (BxHxT): 840 x 640 x 80 mm
Einbaumaß (BxHxT): 800 x 600 x 78 mm
Schutzart: IP 40






FIZ-A3-ALU-UP/G Grafikanzeige - DIN A4-Querformat: 85 / 150
DIN A3-Hochformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Hochformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 19,1 kg
Außenmaß (BxHxT): 840 x 640 x 80 mm
Einbaumaß (BxHxT): 800 x 600 x 78 mm
Schutzart (FIZ-A3-ALU-UP): IP 40






FIZ-A3-ALU-UP/G/R Grafikanzeige DIN A4-Querformat: 85 / 150
DIN A3-Hochformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Hochformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 19,4 kg
Außenmaß (BxHxT): 840 x 640 x 80 mm
Einbaumaß (BxHxT): 800 x 600 x 78 mm
Schutzart (FIZ-A3-ALU-UP): IP 40






FIZ-A3-ALU-UP/T Textanzeige - DIN A4-Querformat: 85 / 150
DIN A3-Hochformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Hochformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 19,1 kg
Außenmaß (BxHxT): 840 x 640 x 80 mm
Einbaumaß (BxHxT): 800 x 600 x 78 mm
Schutzart (FIZ-A3-ALU-UP): IP 40






FIZ-A3-ALU-UP/T/R Textanzeige DIN A4-Querformat: 85 / 150
DIN A3-Hochformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Hochformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 19,3 kg
Außenmaß (BxHxT): 840 x 640 x 80 mm
Einbaumaß (BxHxT): 800 x 600 x 78 mm
Schutzart (FIZ-A3-ALU-UP): IP 40






FIZ-oH-ALU


Feuerwehr-Informationszentralen in Aluminiumausführung ohne Druckknopfmeldervorbereitung




FIZ-A4-oH-ALU
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Aluminium, silber eloxiert
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Ohne Druckknopfmeldervorbereitung
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-oH-ALU - - - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 500 x 90 mm
Gewicht: 13,8 kg
Schutzart: IP 40






FIZ-A4-oH-ALU/G Grafikanzeige - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 500 x 90 mm
Gewicht: 16,7 kg
Schutzart (FIZ-A4-oH-ALU): IP 40






FIZ-A4-oH-ALU/G/R Grafikanzeige DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 500 x 90 mm
Gewicht: 17,0 kg
Schutzart (FIZ-A4-oH-ALU): IP 40






FIZ-A4-oH-ALU/T Textanzeige - DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 500 x 90 mm
Gewicht: 16,7 kg
Schutzart (FIZ-A4-oH-ALU): IP 40






FIZ-A4-oH-ALU/T/R Textanzeige DIN A4-Hochformat: 100 / 170
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 100 170
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 660 x 500 x 90 mm
Gewicht: 17,0 kg
Schutzart (FIZ-A4-oH-ALU): IP 40






FIZ-A3-oH-ALU - - - DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 500 x 90 mm
Gewicht: 15,2 kg
Schutzart: IP 40






FIZ-A3-oH-ALU/G Grafikanzeige - DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 500 x 90 mm
Gewicht: 18,1 kg
Schutzart (FIZ-A3-oH-ALU): IP 40






FIZ-A3-oH-ALU/G/R Grafikanzeige DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 500 x 90 mm
Gewicht: 18,3 kg
Schutzart (FIZ-A3-oH-ALU): IP 40






FIZ-A3-oH-ALU/T Textanzeige - DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 500 x 90 mm
Gewicht: 18,1 kg
Schutzart (FIZ-A3-oH-ALU): IP 40






FIZ-A3-oH-ALU/T/R Textanzeige DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH-ALU
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 800 x 500 x 90 mm
Gewicht: 18,3 kg
Schutzart (FIZ-A3-oH-ALU): IP 40






FIZ-oH-ALU-UP


Feuerwehr-Informationszentralen in Aluminiumausführung ohne Druckknopfmeldervorbereitung zur Montage unter Putz




FIZ-A4-oH-ALU-UP
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich
▶ Gehäuse aus Aluminium, silber eloxiert
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Ohne Druckknopfmeldervorbereitung
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FBF
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FBF
 FBF
 ZM
(Redundanz) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-oH-ALU-UP - - - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot.Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 13,8 kg
Außenmaß (BxHxT): 700 x 540 x 80 mm
Einbaumaß (BxHxT): 660 x 500 x 78 mm
Schutzart: IP 40






FIZ-A4-oH-ALU-UP/G - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot.Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 16,7 kg
Außenmaß (BxHxT): 700 x 540 x 80 mm
Einbaumaß (BxHxT): 660 x 500 x 78 mm
Schutzart (FIZ-A4-oH-ALU-UP): IP 40






FIZ-A4-oH-ALU-UP/G/R DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot.Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 16,9 kg
Außenmaß (BxHxT): 700 x 540 x 80 mm
Einbaumaß (BxHxT): 660 x 500 x 78 mm
Schutzart (FIZ-A4-oH-ALU-UP): IP 40






FIZ-A4-oH-ALU-UP/T - DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot.Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 16,7 kg
Außenmaß (BxHxT): 700 x 540 x 80 mm
Einbaumaß (BxHxT): 660 x 500 x 78 mm
Schutzart (FIZ-A4-oH-ALU-UP): IP 40






FIZ-A4-oH-ALU-UP/T/R DIN A4-Hochformat: 85 / 150
DIN A4-Querformat: 85 / 150
bestehend aus:

FIZ-A4-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot.Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 85 150
DIN A4-Querformat: 85 150


Technische Daten
Gewicht: 16,9 kg
Außenmaß (BxHxT): 700 x 540 x 80 mm
Einbaumaß (BxHxT): 660 x 500 x 78 mm
Schutzart (FIZ-A4-oH-ALU-UP): IP 40






FIZ-A3-oH-ALU-UP - - - DIN A4-Querformat: 85 / 150
DIN A3-Querformat: 85 / 150
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 15,1 kg
Außenmaß (BxHxT): 840 x 540 x 80 mm
Einbaumaß (BxHxT): 800 x 500 x 78 mm
Schutzart: IP 40






FIZ-A3-oH-ALU-UP/G - DIN A4-Querformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 18,0 kg
Außenmaß (BxHxT): 840 x 540 x 80 mm
Einbaumaß (BxHxT): 800 x 500 x 78 mm
Schutzart (FIZ-A3-oH-ALU-UP): IP 40






FIZ-A3-oH-ALU-UP/G/R DIN A4-Querformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 18,3 kg
Außenmaß (BxHxT): 840 x 540 x 80 mm
Einbaumaß (BxHxT): 800 x 500 x 78 mm
Schutzart (FIZ-A3-oH-ALU-UP): IP 40






FIZ-A3-oH-ALU-UP/T - DIN A4-Querformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 18,0 kg
Außenmaß (BxHxT): 840 x 540 x 80 mm
Einbaumaß (BxHxT): 800 x 500 x 78 mm
Schutzart (FIZ-A3-oH-ALU-UP): IP 40






FIZ-A3-oH-ALU-UP/T/R DIN A4-Querformat: 85 / 150
DIN A3-Querformat: 85 / 150
bestehend aus:

FIZ-A3-oH-ALU-UP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage unter Putz im Innenbereich, mit integriertem Laufkartendepot. Gehäuse aus Aluminium, silber eloxiert. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführung in der Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 85 150
DIN A3-Querformat: 85 150


Technische Daten
Gewicht: 18,2 kg
Außenmaß (BxHxT): 840 x 540 x 80 mm
Einbaumaß (BxHxT): 800 x 500 x 78 mm
Schutzart (FIZ-A3-oH-ALU-UP): IP 40






© re´graph GmbH, 2025 All rights reserved   |   Impressum   |   Datenschutz   |   AGB
