FIZ aus Stahlblech

FIZ


Feuerwehr-Informationszentralen

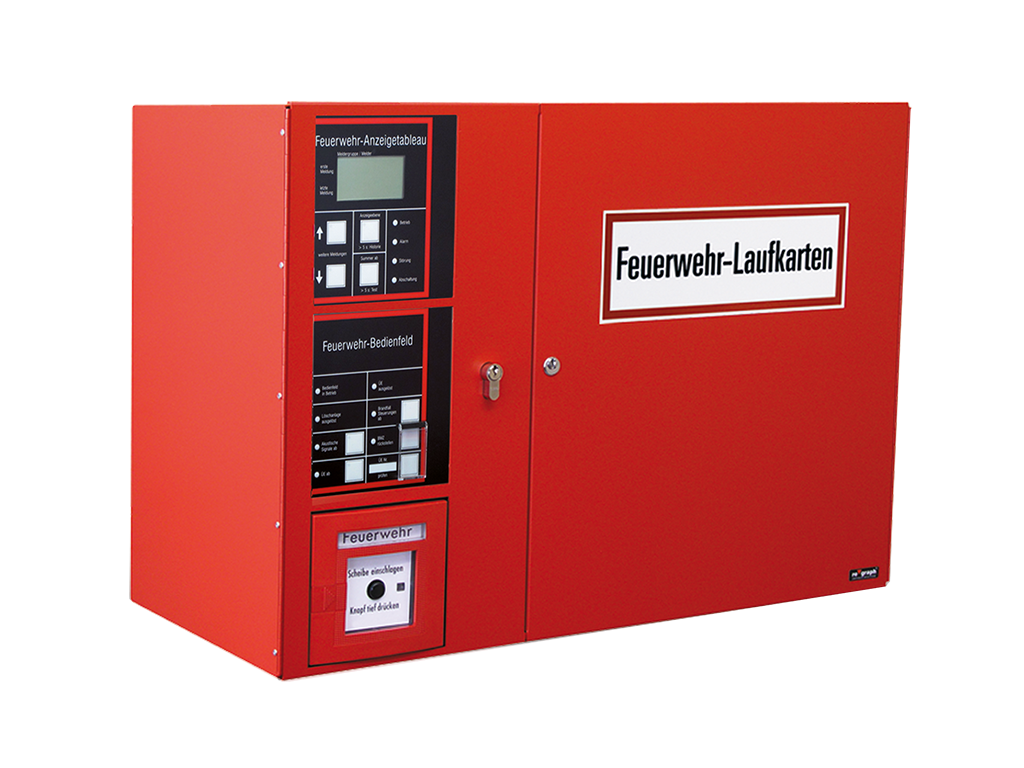

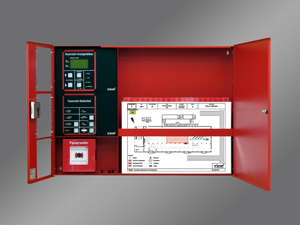

FIZ-A4

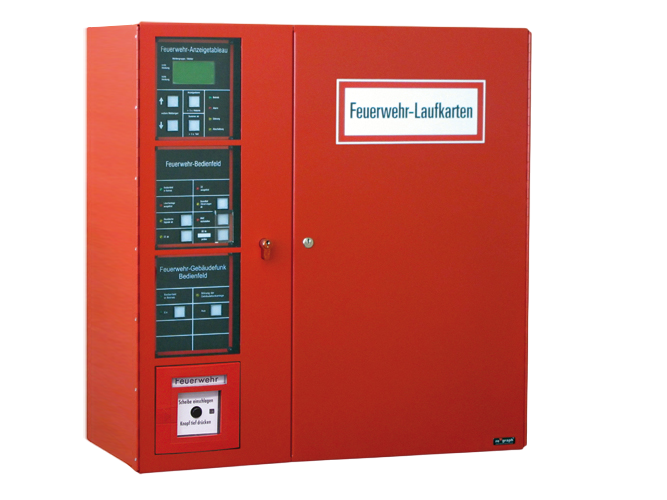

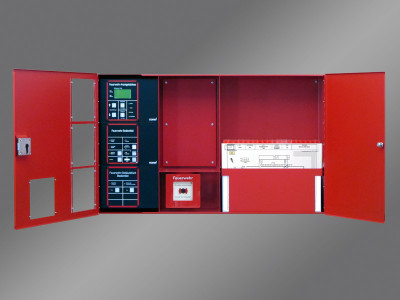

▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder

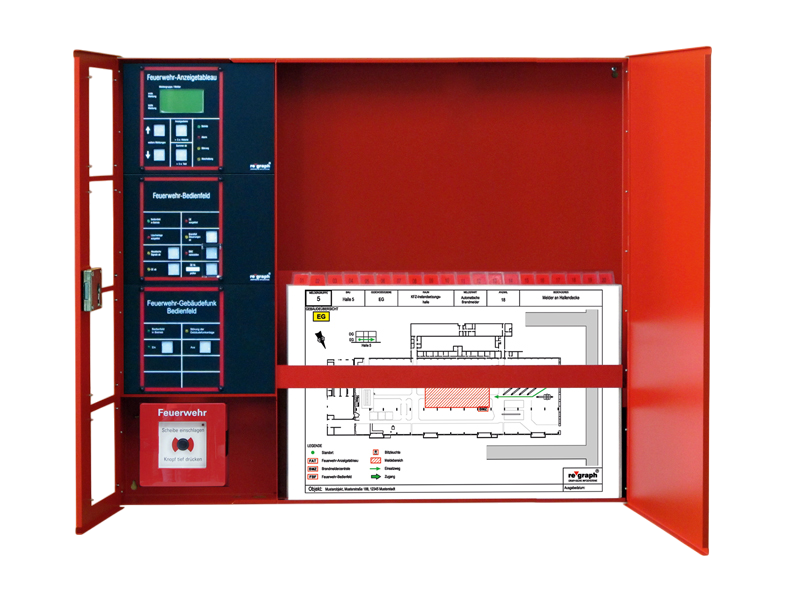

▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)

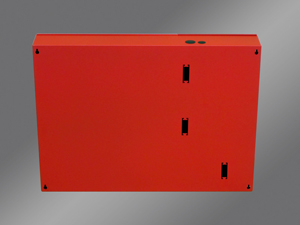

FIZ-A4 - - - 560 x 500 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 100 mm
Gewicht: 10,7 kg
Schutzart: IP 40

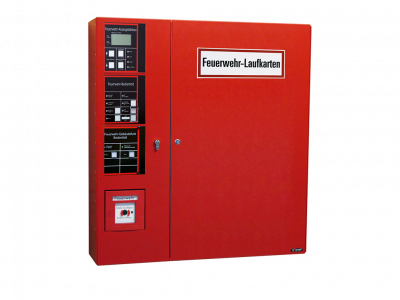

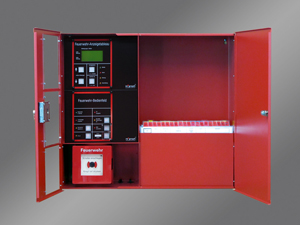

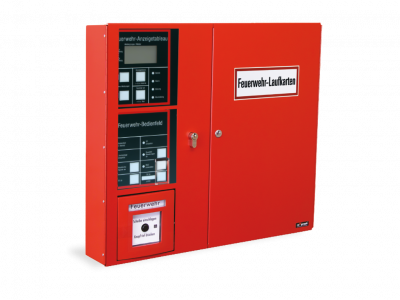

FIZ-A4/G Grafikanzeige - 560 x 500 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 100 mm
Gewicht: 13,6 kg
Schutzart (FIZ-A4): IP 40






FIZ-A4/G/R Grafikanzeige 560 x 500 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 100 mm
Gewicht: 13,9 kg
Schutzart (FIZ-A4): IP 40

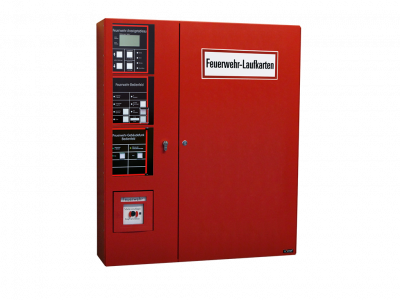

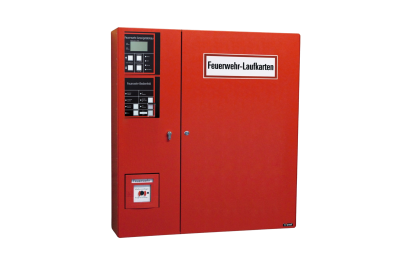

FIZ-A4/T Textanzeige - 560 x 500 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 100 mm
Gewicht: 13,6 kg
Schutzart (FIZ-A4): IP 40






FIZ-A4/T/R Textanzeige 560 x 500 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 100 mm
Gewicht: 13,9 kg
Schutzart (FIZ-A4): IP 40

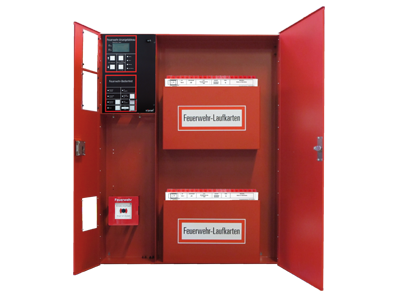

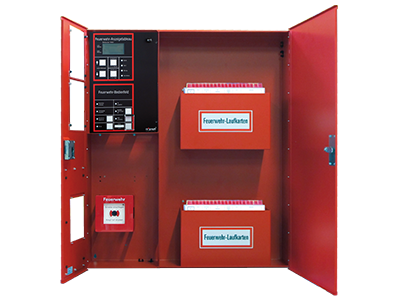

FIZ-A4-200 - - - 560 x 500 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 200 mm
Gewicht: 16,2 kg
Schutzart: IP 40










FIZ-A4-200/G Grafikanzeige - 560 x 500 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 200 mm
Gewicht: 19,1 kg
Schutzart (FIZ-A4-200): IP 40










FIZ-A4-200/G/R Grafikanzeige 560 x 500 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 200 mm
Gewicht: 19,3 kg
Schutzart (FIZ-A4-200): IP 40










FIZ-A4-200/T Textanzeige - 560 x 500 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 200 mm
Gewicht: 19,1 kg
Schutzart (FIZ-A4-200): IP 40










FIZ-A4-200/T/R Textanzeige 560 x 500 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Technische Daten
Abmessungen (BxHxT): 560 x 500 x 200 mm
Gewicht: 19,3 kg
Schutzart (FIZ-A4-200): IP 40










FIZ-A3 - - - 700 x 500 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 100 mm
Gewicht: 12,8 kg
Schutzart: IP 40










FIZ-A3/G Grafikanzeige - 700 x 500 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3

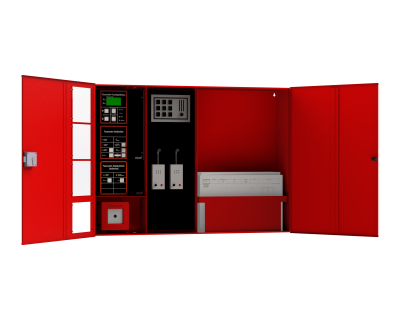

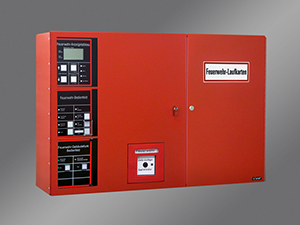

Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 100 mm
Gewicht: 15,7 kg
Schutzart (FIZ-A3): IP 40










FIZ-A3/G/R Grafikanzeige 700 x 500 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 100 mm
Gewicht: 15,9 kg
Schutzart (FIZ-A3): IP 40










FIZ-A3/T Textanzeige - 700 x 500 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 100 mm
Gewicht: 15,7 kg
Schutzart (FIZ-A3): IP 40










FIZ-A3/T/R Textanzeige 700 x 500 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 100 mm
Gewicht: 15,9 kg
Schutzart (FIZ-A3): IP 40










FIZ-A3-200 - - - 700 x 500 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 200 mm
Gewicht: 19,3 kg
Schutzart: IP 40






FIZ-A3-200/G Grafikanzeige - 700 x 500 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 200 mm
Gewicht: 22,2 kg
Schutzart (FIZ-A3-200): IP 40






FIZ-A3-200/G/R Grafikanzeige 700 x 500 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 200 mm
Gewicht: 22,5 kg
Schutzart (FIZ-A3-200): IP 40






FIZ-A3-200/T Textanzeige - 700 x 500 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 200 mm
Gewicht: 22,2 kg
Schutzart (FIZ-A3-200): IP 40






FIZ-A3-200/T/R Textanzeige 700 x 500 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 200 mm
Gewicht: 22,5 kg
Schutzart (FIZ-A3-200): IP 40






FIZ-A3-350 - - - 700 x 500 x 350 DIN A4-Hochformat: 920 / 1610
DIN A4-Querformat: 460 / 800
DIN A3-Hochformat: 470 / 820
DIN A3-Querformat: 460 / 800
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 920 1610
DIN A4-Querformat: 460 800
DIN A3-Hochformat: 470 820
DIN A3-Querformat: 460 800


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 7


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 350 mm
Gewicht: 26,5 kg
Schutzart: IP 40






FIZ-A3-350/G Grafikanzeige - 700 x 500 x 350 DIN A4-Hochformat: 920 / 1610
DIN A4-Querformat: 460 / 800
DIN A3-Hochformat: 470 / 820
DIN A3-Querformat: 460 / 800
bestehend aus:

FIZ-A3-350
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 920 1610
DIN A4-Querformat: 460 800
DIN A3-Hochformat: 470 820
DIN A3-Querformat: 460 800


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 7


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 350 mm
Gewicht: 29,5 kg
Schutzart (FIZ-A3-350): IP 40






FIZ-A3-350/G/R Grafikanzeige 700 x 500 x 350 DIN A4-Hochformat: 920 / 1610
DIN A4-Querformat: 460 / 800
DIN A3-Hochformat: 470 / 820
DIN A3-Querformat: 460 / 800
bestehend aus:

FIZ-A3-350
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 920 1610
DIN A4-Querformat: 460 800
DIN A3-Hochformat: 470 820
DIN A3-Querformat: 460 800


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 7


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 350 mm
Gewicht: 29,7 kg
Schutzart (FIZ-A3-350): IP 40






FIZ-A3-350/T Textanzeige - 700 x 500 x 350 DIN A4-Hochformat: 920 / 1610
DIN A4-Querformat: 460 / 800
DIN A3-Hochformat: 470 / 820
DIN A3-Querformat: 460 / 800
bestehend aus:

FIZ-A3-350
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 920 1610
DIN A4-Querformat: 460 800
DIN A3-Hochformat: 470 820
DIN A3-Querformat: 460 800


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 7


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 350 mm
Gewicht: 29,4 kg
Schutzart (FIZ-A3-350): IP 40






FIZ-A3-350/T/R Textanzeige 700 x 500 x 350 DIN A4-Hochformat: 920 / 1610
DIN A4-Querformat: 460 / 800
DIN A3-Hochformat: 470 / 820
DIN A3-Querformat: 460 / 800
bestehend aus:

FIZ-A3-350
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 920 1610
DIN A4-Querformat: 460 800
DIN A3-Hochformat: 470 820
DIN A3-Querformat: 460 800


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 7


Technische Daten
Abmessungen (BxHxT): 700 x 500 x 350 mm
Gewicht: 29,7 kg
Schutzart (FIZ-A3-350): IP 40






FIZ-3EP


Feuerwehr-Informationszentralen mit 3 Einbauplätzen




FIZ-A4-3EP
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder und ein weiteres Feuerwehr-Peripheriegerät z. B. FGB
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-3EP - - - 560 x 700 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 700 x 100 mm
Gewicht: 14,2 kg
Schutzart: IP 40










FIZ-A4-3EP/G Grafikanzeige - 560 x 700 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 700 x 100 mm
Gewicht: 17,1 kg
Schutzart (FIZ-A4-3EP): IP 40










FIZ-A4-3EP/G/R Grafikanzeige 560 x 700 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 700 x 100 mm
Gewicht: 17,3 kg
Schutzart (FIZ-A4-3EP): IP 40










FIZ-A4-3EP/T Textanzeige - 560 x 700 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 700 x 100 mm
Gewicht: 17,1 kg
Schutzart (FIZ-A4-3EP): IP 40










FIZ-A4-3EP/T/R Textanzeige 560 x 700 x 100 DIN A5-Hochformat: 240 / 420
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 120 / 210
DIN A3-Hochformat: 100 / 170
bestehend aus:

FIZ-A4-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 240 420
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 120 210
DIN A3-Hochformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 700 x 100 mm
Gewicht: 17,3 kg
Schutzart (FIZ-A4-3EP): IP 40

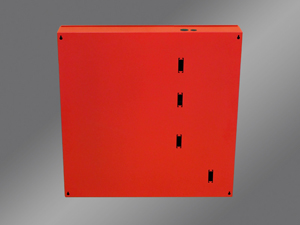

FIZ-A3-3EP - - - 700 x 700 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 700 x 100 mm
Gewicht: 16,8 kg
Schutzart: IP 40










FIZ-A3-3EP/G Grafikanzeige - 700 x 700 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 700 x 100 mm
Gewicht: 19,7 kg
Schutzart (FIZ-A3-3EP): IP 40










FIZ-A3-3EP/G/R Grafikanzeige 700 x 700 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 700 x 100 mm
Gewicht: 20,0 kg
Schutzart (FIZ-A3-3EP): IP 40










FIZ-A3-3EP/T Textanzeige - 700 x 700 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 700 x 100 mm
Gewicht: 19,7 kg
Schutzart (FIZ-A3-3EP): IP 40










FIZ-A3-3EP/T/R Textanzeige 700 x 700 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Hochformat: 120 / 210
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Hochformat: 120 210
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 700 x 100 mm
Gewicht: 20,0 kg
Schutzart (FIZ-A3-3EP): IP 40










FIZ-oH


Feuerwehr-Informationszentralen ohne Druckknopfmeldervorbereitung




FIZ-A4-oH
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Ohne Druckknopfmeldervorbereitung
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-oH - - - 560 x 400 x 100 DIN A5-Hochformat: 200 / 350
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 200 350
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 400 x 100 mm
Gewicht: 8,7 kg
Schutzart: IP 40






FIZ-A4-oH/G Grafikanzeige - 560 x 400 x 100 DIN A5-Hochformat: 200 / 350
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 200 350
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 400 x 100 mm
Gewicht: 11,6 kg
Schutzart (FIZ-A4-oH): IP 40






FIZ-A4-oH/G/R Grafikanzeige 560 x 400 x 100 DIN A5-Hochformat: 200 / 350
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 200 350
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 400 x 100 mm
Gewicht: 11,9 kg
Schutzart (FIZ-A4-oH): IP 40






FIZ-A4-oH/T Textanzeige - 560 x 400 x 100 DIN A5-Hochformat: 200 / 350
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 200 350
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 400 x 100 mm
Gewicht: 11,6 kg
Schutzart (FIZ-A4-oH): IP 40






FIZ-A4-oH/T/R Textanzeige 560 x 400 x 100 DIN A5-Hochformat: 200 / 350
DIN A4-Hochformat: 120 / 210
DIN A4-Querformat: 100 / 170
bestehend aus:

FIZ-A4-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 200 350
DIN A4-Hochformat: 120 210
DIN A4-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 560 x 400 x 100 mm
Gewicht: 11,9 kg
Schutzart (FIZ-A4-oH): IP 40






FIZ-A3-oH - - - 700 x 400 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 400 x 100 mm
Gewicht: 10,4 kg
Schutzart: IP 40






FIZ-A3-oH/G Grafikanzeige - 700 x 400 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 400 x 100 mm
Gewicht: 13,3 kg
Schutzart (FIZ-A3-oH): IP 40






FIZ-A3-oH/G/R Grafikanzeige 700 x 400 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 400 x 100 mm
Gewicht: 13,6 kg
Schutzart (FIZ-A3-oH): IP 40






FIZ-A3-oH/T Textanzeige - 700 x 400 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 400 x 100 mm
Gewicht: 13,3 kg
Schutzart (FIZ-A3-oH): IP 40






FIZ-A3-oH/T/R Textanzeige 700 x 400 x 100 DIN A4-Hochformat: 200 / 350
DIN A4-Querformat: 100 / 170
DIN A3-Querformat: 100 / 170
bestehend aus:

FIZ-A3-oH
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 200 350
DIN A4-Querformat: 100 170
DIN A3-Querformat: 100 170


Technische Daten
Abmessungen (BxHxT): 700 x 400 x 100 mm
Gewicht: 13,6 kg
Schutzart (FIZ-A3-oH): IP 40






FIZ-2x210


Feuerwehr-Informationszentralen mit zwei integrierten Laufkartendepots




FIZ-A4-2x210-2EP
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder und ein weiteres Feuerwehr-Peripheriegerät z. B. FGB
▶ 2 integrierte Laufkartendepots
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-2x210-2EP - - - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 29,3 kg
Schutzart: IP 40








FIZ-A4-2x210-2EP/G Grafikanzeige - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 32,2 kg
Schutzart (FIZ-A4-2x210-2EP): IP 40








FIZ-A4-2x210-2EP/G/R Grafikanzeige 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 32,5 kg
Schutzart (FIZ-A4-2x210-2EP): IP 40








FIZ-A4-2x210-2EP/T Textanzeige - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 32,2 kg
Schutzart (FIZ-A4-2x210-2EP): IP 40








FIZ-A4-2x210-2EP/T/R Textanzeige 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 32,5 kg
Schutzart (FIZ-A4-2x210-2EP): IP 40








FIZ-A4-2x210-3EP - - - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 28,6 kg
Schutzart: IP 40








FIZ-A4-2x210-3EP/G Grafikanzeige - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 31,5 kg
Schutzart (FIZ-A4-2x210-3EP): IP 40








FIZ-A4-2x210-3EP/G/R Grafikanzeige 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 31,8 kg
Schutzart (FIZ-A4-2x210-3EP): IP 40








FIZ-A4-2x210-3EP/T Textanzeige - 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 31,5 kg
Schutzart (FIZ-A4-2x210-3EP): IP 40








FIZ-A4-2x210-3EP/T/R Textanzeige 700 x 820 x 160 DIN A4-Querformat: 420 / 730
bestehend aus:

FIZ-A4-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 700 x 820 x 160 mm
Gewicht: 31,8 kg
Schutzart (FIZ-A4-2x210-3EP): IP 40








FIZ-A3-2x210-2EP - - - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 44,1 kg
Schutzart: IP 40








FIZ-A3-2x210-2EP/G Grafikanzeige - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,0 kg
Schutzart (FIZ-A3-2x210-2EP): IP 40








FIZ-A3-2x210-2EP/G/R Grafikanzeige 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,3 kg
Schutzart (FIZ-A3-2x210-2EP): IP 40








FIZ-A3-2x210-2EP/T Textanzeige - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,0 kg
Schutzart (FIZ-A3-2x210-2EP): IP 40








FIZ-A3-2x210-2EP/T/R Textanzeige 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,2 kg
Schutzart (FIZ-A3-2x210-2EP): IP 40








FIZ-A3-2x210-3EP - - - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 44,1 kg
Schutzart: IP 40








FIZ-A3-2x210-3EP/G Grafikanzeige - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,0 kg
Schutzart (FIZ-A3-2x210-3EP): IP 40








FIZ-A3-2x210-3EP/G/R Grafikanzeige 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,2 kg
Schutzart (FIZ-A3-2x210-3EP): IP 40








FIZ-A3-2x210-3EP/T Textanzeige - 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,0 kg
Schutzart (FIZ-A3-2x210-3EP): IP 40








FIZ-A3-2x210-3EP/T/R Textanzeige 800 x 1020 x 180 DIN A3-Querformat: 420 / 730
bestehend aus:

FIZ-A3-2x210-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 420 730


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 47,2 kg
Schutzart (FIZ-A3-2x210-3EP): IP 40








FIZ-2x340


Feuerwehr-Informationszentralen mit zwei integrierten Laufkartendepots




FIZ-A3-2x340-2EP
FIZ-A3-2x340-3EP
▶Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶Vorbereitung für Druckknopfmelder und ein weiteres Feuerwehr-Peripheriegerät z. B. FGB
▶2 integrierte Laufkartendepots
▶Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A3-2x340-2EP - - - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 51,7 kg
Schutzart: IP 40








FIZ-A3-2x340-2EP/G Grafikanzeige - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,6 kg
Schutzart (FIZ-A3-2x340-2EP): IP 40








FIZ-A3-2x340-2EP/G/R Grafikanzeige 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,9 kg
Schutzart (FIZ-A3-2x340-2EP): IP 40








FIZ-A3-2x340-2EP/T Textanzeige - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,6 kg
Schutzart (FIZ-A3-2x340-2EP): IP 40








FIZ-A3-2x340-2EP/T/R Textanzeige 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,9 kg
Schutzart (FIZ-A3-2x340-2EP): IP 40








FIZ-A3-2x340-3EP - - - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 51,7 kg
Schutzart: IP 40








FIZ-A3-2x340-3EP/G Grafikanzeige - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,6 kg
Schutzart (FIZ-A3-2x340-3EP): IP 40








FIZ-A3-2x340-3EP/G/R Grafikanzeige 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,9 kg
Schutzart (FIZ-A3-2x340-3EP): IP 40








FIZ-A3-2x340-3EP/T Textanzeige - 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,6 kg
Schutzart (FIZ-A3-2x340-3EP): IP 40








FIZ-A3-2x340-3EP/T/R Textanzeige 800 x 1020 x 250 DIN A3-Querformat: 680 / 1190
bestehend aus:

FIZ-A3-2x340-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 2 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 680 1190


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 250 mm
Gewicht: 54,9 kg
Schutzart (FIZ-A3-2x340-3EP): IP 40








FIZ-6x40


Feuerwehr-Informationszentrale mit 6 integrierten Laufkartendepots




FIZ-A3-6x40-2EP
FIZ-A3-6x40-2EP
▶Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶Vorbereitung für Druckknopfmelder
▶6 integrierte Laufkartendepots
▶Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶ Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A3-6x40-2EP - - - 800 x 1020 x 180 DIN A3-Querformat: 240 / 300
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 6 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 240 300


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 6


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 43,3 kg
Schutzart: IP 40








FIZ-A3-6x40-2EP/G Grafikanzeige - 800 x 1020 x 180 DIN A3-Querformat: 240 / 300
bestehend aus:

FIZ-A3-6x40-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 6 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 240 300


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 6


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 46,2 kg
Schutzart (FIZ-A3-6x40-2EP): IP 40








FIZ-A3-6x40-2EP/G/R Grafikanzeige 800 x 1020 x 180 DIN A3-Querformat: 240 / 300
bestehend aus:

FIZ-A3-6x40-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 6 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 240 300


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 6


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 46,5 kg
Schutzart (FIZ-A3-6x40-2EP): IP 40








FIZ-A3-6x40-2EP/T Textanzeige - 800 x 1020 x 180 DIN A3-Querformat: 240 / 300
bestehend aus:

FIZ-A3-6x40-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 6 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 240 300


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 6


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 46,2 kg
Schutzart (FIZ-A3-6x40-2EP): IP 40








FIZ-A3-6x40-2EP/T/R Textanzeige 800 x 1020 x 180 DIN A3-Querformat: 240 / 300
bestehend aus:

FIZ-A3-6x40-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit 6 integrierten Laufkartendepots. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.

Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A3-Querformat: 240 300


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 6


Technische Daten
Abmessungen (BxHxT): 800 x 1020 x 180 mm
Gewicht: 46,5 kg
Schutzart (FIZ-A3-6x40-2EP): IP 40








FIZ-200-5EP


Feuerwehr-Informationszentralen mit 5 Einbauplätzen




FIZ-A4-200-5EP
▶ Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶ Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶ Vorbereitung für Druckknopfmelder und 3 weitere Feuerwehr-Peripheriegeräte z. B. FGB, Sprechstelle, etc.
▶ Integriertes Laufkartendepot
▶ Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial

Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A4-200-5EP - - - 830 x 550 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 830 x 550 x 200 mm
Gewicht: 24,7 kg
Schutzart: IP 40










FIZ-A4-200-5EP/G Grafikanzeige - 830 x 550 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 830 x 550 x 200 mm
Gewicht: 27,6 kg
Schutzart (FIZ-A4-200-5EP): IP 40










FIZ-A4-200-5EP/G/R Grafikanzeige 830 x 550 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 830 x 550 x 200 mm
Gewicht: 27,8 kg
Schutzart (FIZ-A4-200-5EP): IP 40










FIZ-A4-200-5EP/T Textanzeige - 830 x 550 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 830 x 550 x 200 mm
Gewicht: 27,6 kg
Schutzart (FIZ-A4-200-5EP): IP 40










FIZ-A4-200-5EP/T/R Textanzeige 830 x 550 x 200 DIN A5-Hochformat: 480 / 840
DIN A4-Hochformat: 240 / 420
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 200 / 350
bestehend aus:

FIZ-A4-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A5-Hochformat: 480 840
DIN A4-Hochformat: 240 420
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 200 350


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 830 x 550 x 200 mm
Gewicht: 27,8 kg
Schutzart (FIZ-A4-200-5EP): IP 40










FIZ-A3-200-5EP - - - 970 x 550 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 550 x 200 mm
Gewicht: 29,0 kg
Schutzart: IP 40










FIZ-A3-200-5EP/G Grafikanzeige - 970 x 550 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 550 x 200 mm
Gewicht: 31,9 kg
Schutzart (FIZ-A3-200-5EP): IP 40










FIZ-A3-200-5EP/G/R Grafikanzeige 970 x 550 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 550 x 200 mm
Gewicht: 32,2 kg
Schutzart (FIZ-A3-200-5EP): IP 40










FIZ-A3-200-5EP/T Textanzeige - 970 x 550 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 550 x 200 mm
Gewicht: 31,9 kg
Schutzart (FIZ-A3-200-5EP): IP 40










FIZ-A3-200-5EP/T/R Textanzeige 970 x 550 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-5EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 5 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 550 x 200 mm
Gewicht: 32,2 kg
Schutzart (FIZ-A3-200-5EP): IP 40










FIZ-200-7EP


Feuerwehr-Informationszentralen mit 7 Einbauplätzen




FIZ-A3-200-7EP
FIZ-A3-200-7EP
▶Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶APLIMO-System:
  • Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
  • Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
  • Feuerwehr-Bedienfeld (FBF) nach DIN 14661
  • Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶Vorbereitung für Druckknopfmelder und 5 weitere Feuerwehr-Peripheriegeräte z. B. FGB, Sprechstelle, etc.
▶Integriertes Laufkartendepot
▶Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶Lieferung inkl. Montagematerial
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
Artikelnummer FAT
 FBF
 ZM
(Redundanz) 		Abmessung in mm
(BxHxT) 		Laufkarten-Kapazität
(Laminiert / Synthetik)
FIZ-A3-200-7EP - - - 970 x 725 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 7 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 725 x 200 mm
Gewicht: 34,9 kg
Schutzart: IP 40








FIZ-A3-200-7EP/G Grafikanzeige - 970 x 725 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-7EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 7 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 725 x 200 mm
Gewicht: 37,8 kg
Schutzart (FIZ-A3-200-7EP): IP 40








FIZ-A3-200-7EP/G/R Grafikanzeige 970 x 725 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-7EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 7 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 725 x 200 mm
Gewicht: 38,0 kg
Schutzart (FIZ-A3-200-7EP): IP 40








FIZ-A3-200-7EP/T Textanzeige - 970 x 725 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-7EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 7 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 725 x 200 mm
Gewicht: 37,8 kg
Schutzart (FIZ-A3-200-7EP): IP 40








FIZ-A3-200-7EP/T/R Textanzeige 970 x 725 x 200 DIN A4-Hochformat: 480 / 840
DIN A4-Querformat: 240 / 420
DIN A3-Hochformat: 260 / 450
DIN A3-Querformat: 240 / 420
bestehend aus:

FIZ-A3-200-7EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten und Rückwand.

Gehäuse mit 7 Einbauplätzen für die Aufnahme von z.B.:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663, Sprechstelle, Bedientableau, etc. Zudem kann ein Druckknopfmelder nach DIN EN 54-11 eingebaut werden.

ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.

VdS-Anerkennungs-Nr.: G 210 119

FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).

Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.

Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.

VdS-Anerkennungs-Nr.: G 210 119


Laufkarten-Kapazität laminiert synthetik
DIN A4-Hochformat: 480 840
DIN A4-Querformat: 240 420
DIN A3-Hochformat: 260 450
DIN A3-Querformat: 240 420


Ordner-Kapazität Anzahl
Ordner (RB 50 mm): 3


Technische Daten
Abmessungen (BxHxT): 970 x 725 x 200 mm
Gewicht: 38,0 kg
Schutzart (FIZ-A3-200-7EP): IP 40








© re´graph GmbH, 2025 All rights reserved   |   Impressum   |   Datenschutz   |   AGB
