Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶
Gehäuse aus Stahlblech pulverbeschichtet feuerrot (RAL 3000)
▶
APLIMO™-System :
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
Textanzeige (4x20 Zeichen) oder Grafi kanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und eines Firmenlogos im Ruhezustand
Feuerwehr-Bedienfeld (FBF) nach DIN 14661
Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶
plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶
Vorbereitung für Druckknopfmelder (nur FIP-H und FIP-H-3EP) und ein weiteres Feuerwehr-Peripheriegerät z. B. FGB (nur bei FIP-3EP und FIP-H-3EP)
▶
Lieferung inkl. Montagematerial
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)

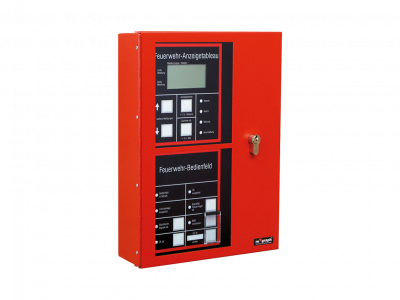

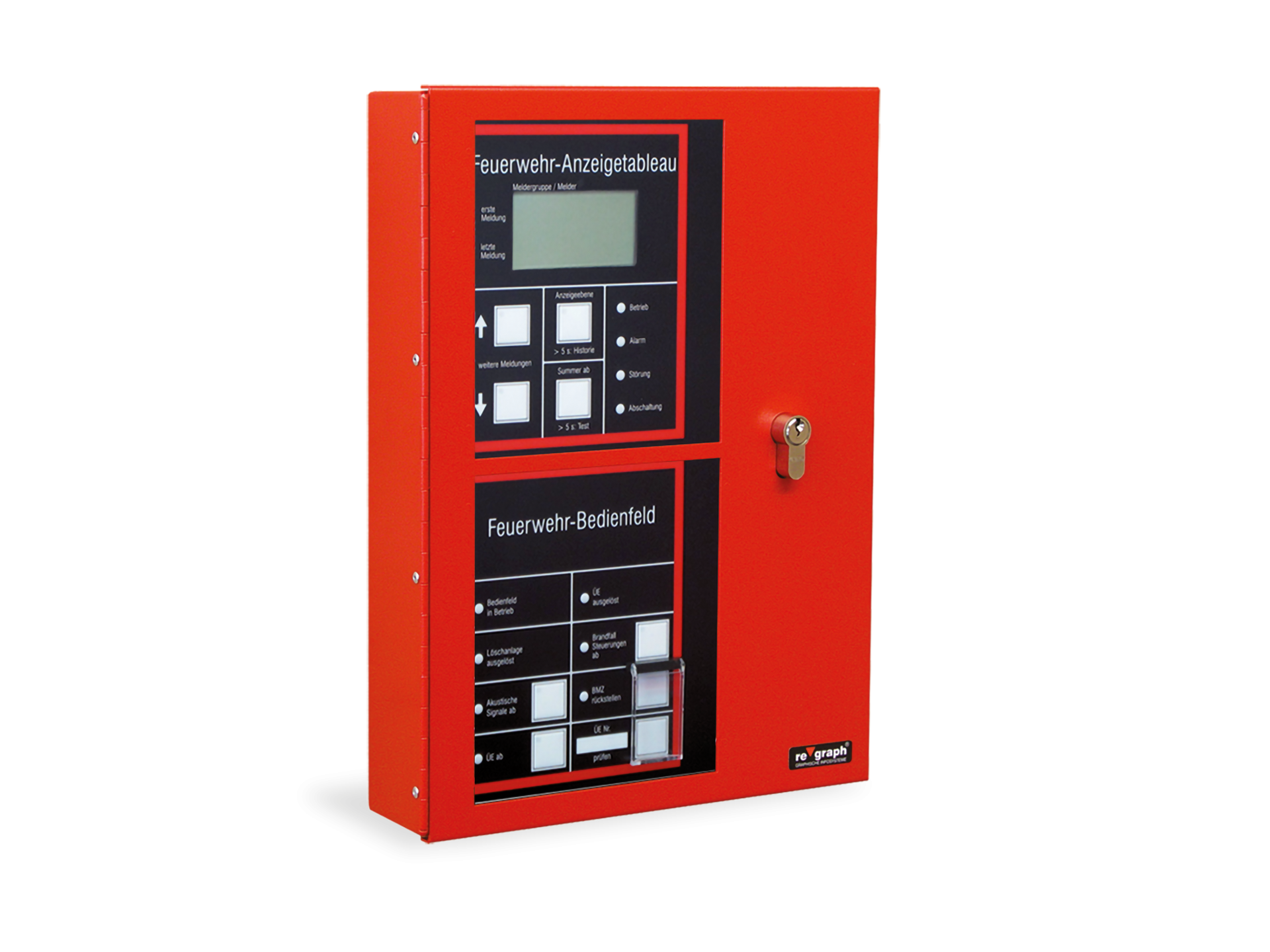

FIP
-
-
-
260 x 360 x 75
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
3,4 kg
Schutzart:
IP 40
FIP/G
Grafikanzeige
-
260 x 360 x 75
bestehend aus:
FIP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,3 kg
Schutzart (FIP):
IP 40
FIP/G/R
Grafikanzeige
260 x 360 x 75
bestehend aus:
FIP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,5 kg
Schutzart (FIP):
IP 40
FIP/T
Textanzeige
-
260 x 360 x 75
bestehend aus:
FIP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,3 kg
Schutzart (FIP):
IP 40
FIP/T/R
Textanzeige
260 x 360 x 75
bestehend aus:
FIP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,5 kg
Schutzart (FIP):
IP 40
FIP-100
-
-
-
260 x 360 x 100
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 100 mm
Gewicht:
3,8 kg
Schutzart:
IP 40
FIP-100/G
Grafikanzeige
-
260 x 360 x 100
bestehend aus:
FIP-100
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 100 mm
Gewicht:
6,7 kg
Schutzart (FIP-100):
IP 40
FIP-100/G/R
Grafikanzeige
260 x 360 x 100
bestehend aus:
FIP-100
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 100 mm
Gewicht:
6,9 kg
Schutzart (FIP-100):
IP 40
FIP-100/T
Textanzeige
-
260 x 360 x 100
bestehend aus:
FIP-100
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 100 mm
Gewicht:
6,7 kg
Schutzart (FIP-100):
IP 40
FIP-100/T/R
Textanzeige
260 x 360 x 100
bestehend aus:
FIP-100
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 100 mm
Gewicht:
6,9 kg
Schutzart (FIP-100):
IP 40

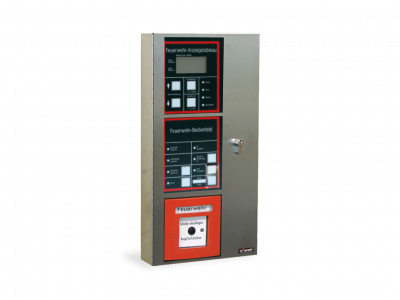

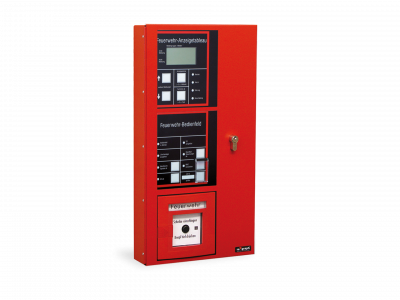

FIP-H
-
-
-
260 x 500 x 75
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
4,7 kg
Schutzart:
IP 40
FIP-H/G
Grafikanzeige
-
260 x 500 x 75
bestehend aus:
FIP-H
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,6 kg
Schutzart (FIP-H):
IP 40
FIP-H/G/R
Grafikanzeige
260 x 500 x 75
bestehend aus:
FIP-H
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,9 kg
Schutzart (FIP-H):
IP 40
FIP-H/T
Textanzeige
-
260 x 500 x 75
bestehend aus:
FIP-H
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,6 kg
Schutzart (FIP-H):
IP 40
FIP-H/T/R
Textanzeige
260 x 500 x 75
bestehend aus:
FIP-H
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,9 kg
Schutzart (FIP-H):
IP 40

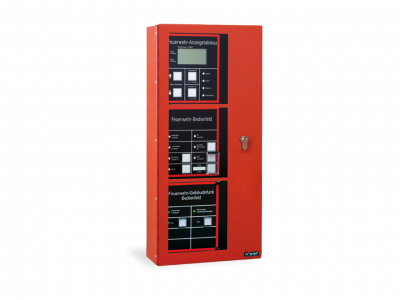

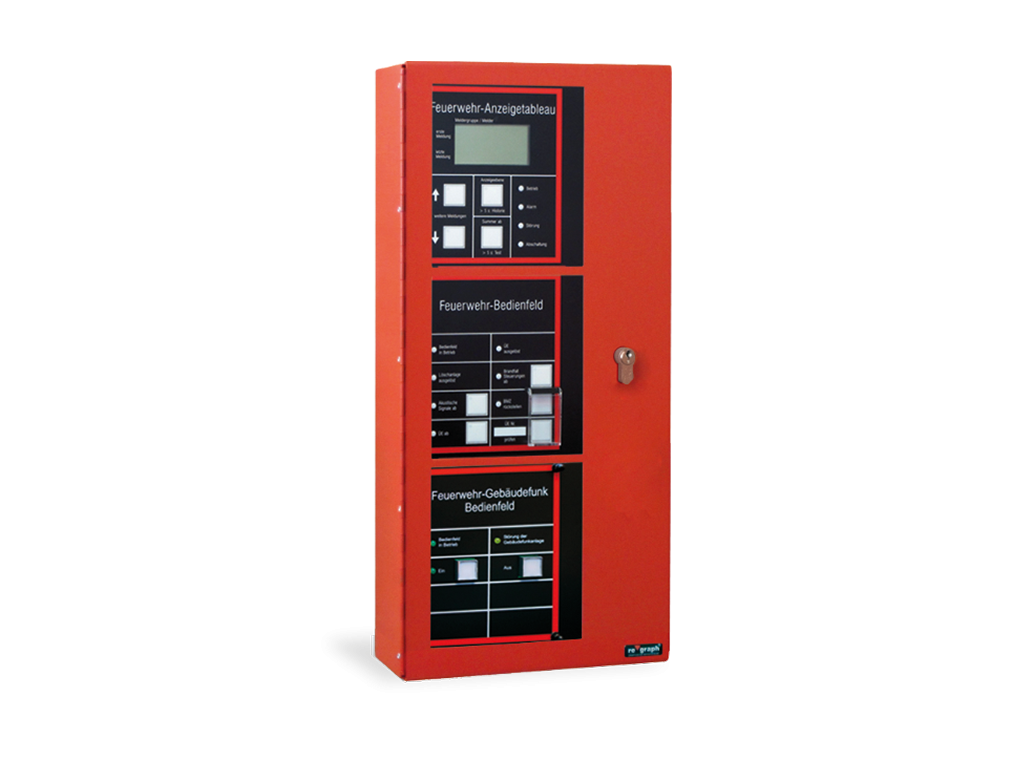

FIP-3EP
-
-
-
260 x 550 x 100
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 550 x 100 mm
Gewicht:
5,0 kg
Schutzart:
IP 40
FIP-3EP/G
Grafikanzeige
-
260 x 550 x 100
bestehend aus:
FIP-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 550 x 100 mm
Gewicht:
7,9 kg
Schutzart (FIP-3EP):
IP 40
FIP-3EP/G/R
Grafikanzeige
260 x 550 x 100
bestehend aus:
FIP-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 550 x 100 mm
Gewicht:
8,2 kg
Schutzart (FIP-3EP):
IP 40
FIP-3EP/T
Textanzeige
-
260 x 550 x 100
bestehend aus:
FIP-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 550 x 100 mm
Gewicht:
7,9 kg
Schutzart (FIP-3EP):
IP 40
FIP-3EP/T/R
Textanzeige
260 x 550 x 100
bestehend aus:
FIP-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 550 x 100 mm
Gewicht:
8,2 kg
Schutzart (FIP-3EP):
IP 40
FIP-H-3EP
-
-
-
260 x 700 x 100
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 700 x 100 mm
Gewicht:
7,0 kg
Schutzart:
IP 40
FIP-H-3EP/G
Grafikanzeige
-
260 x 700 x 100
bestehend aus:
FIP-H-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 700 x 100 mm
Gewicht:
9,9 kg
Schutzart (FIP-H-3EP):
IP 40
FIP-H-3EP/G/R
Grafikanzeige
260 x 700 x 100
bestehend aus:
FIP-H-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 700 x 100 mm
Gewicht:
10,1 kg
Schutzart (FIP-H-3EP):
IP 40
FIP-H-3EP/T
Textanzeige
-
260 x 700 x 100
bestehend aus:
FIP-H-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 700 x 100 mm
Gewicht:
9,9 kg
Schutzart (FIP-H-3EP):
IP 40
FIP-H-3EP/T/R
Textanzeige
260 x 700 x 100
bestehend aus:
FIP-H-3EP
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 700 x 100 mm
Gewicht:
10,1 kg
Schutzart (FIP-H-3EP):
IP 40
FIP-V2A

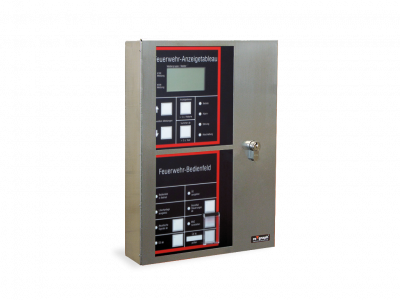

Feuerwehr-Informationspanels in Edelstahlausführung
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶
Gehäuse aus V2A-Edelstahl, geschliffen
▶
APLIMO™-System :
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
Textanzeige (4x20 Zeichen) oder Grafi kanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und eines Firmenlogos im Ruhezustand
Feuerwehr-Bedienfeld (FBF) nach DIN 14661
Redundanzbetrieb durch Zentralenmodul (ZM) möglich
▶
plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶
Vorbereitung für Druckknopfmelder (nur FIP-H-V2A)
▶
Lieferung inkl. Montagematerial
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)
FIP-V2A
-
-
-
260 x 360 x 75
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
3,4 kg
Schutzart:
IP 40
FIP-V2A/G
Grafikanzeige
-
260 x 360 x 75
bestehend aus:
FIP-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,3 kg
Schutzart (FIP-V2A):
IP 40
FIP-V2A/G/R
Grafikanzeige
260 x 360 x 75
bestehend aus:
FIP-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,5 kg
Schutzart (FIP-V2A):
IP 40
FIP-V2A/T
Textanzeige
-
260 x 360 x 75
bestehend aus:
FIP-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,3 kg
Schutzart (FIP-V2A):
IP 40
FIP-V2A/T/R
Textanzeige
260 x 360 x 75
bestehend aus:
FIP-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 360 x 75 mm
Gewicht:
6,5 kg
Schutzart (FIP-V2A):
IP 40
FIP-H-V2A
-
-
-
260 x 500 x 75
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
4,7 kg
Schutzart:
IP 40
FIP-H-V2A/G
Grafikanzeige
-
260 x 500 x 75
bestehend aus:
FIP-H-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,6 kg
Schutzart (FIP-H-V2A):
IP 40
FIP-H-V2A/G/R
Grafikanzeige
260 x 500 x 75
bestehend aus:
FIP-H-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,9 kg
Schutzart (FIP-H-V2A):
IP 40
FIP-H-V2A/T
Textanzeige
-
260 x 500 x 75
bestehend aus:
FIP-H-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
Technische Daten
Abmessungen (BxHxT):
260 x 500 x 75 mm
Gewicht:
7,6 kg
Schutzart (FIP-H-V2A):
IP 40
FIP-H-V2A/T/R
Textanzeige
260 x 500 x 75
bestehend aus:
FIP-H-V2A
Feuerwehr-Informationspanel (FIP)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich. Gehäuse aus V2A-Edelstahl, geschliffen. Verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Gehäuse vorbereitet zur Aufnahme von Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder. Kabeleinführungen von oben, unten und Rückwand.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
