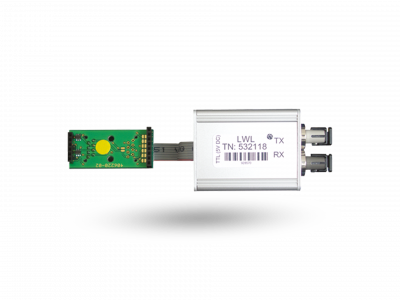

| ▶ | Aufsteckmodul zur Realisierung einer LWL-Schnittstelle Gehäuse aus Aluminium Anschluss der LWL über ST-Steckverbinder |
| ▶ | Folgende LWL-Typen sind zum Anschluss geeignet: |
| ▶ | Reichweite je nach Kabeltyp und Dämpfung bis zu 4000 m |
| ▶ | VdS-Anerkennungs-Nr.: G 210 119 |
| Artikelnummer |
Abmessung in mm (BxHxT) |
|---|
| Artikelnummer |
Abmessung in mm (BxHxT) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-LWL/APL | 71 x 40 x 20 | ||||||||||||
|
Aufsteckmodul zur Realisierung einer LWL-Schnittstelle. Gehäuse aus Aluminium. Anschluss der LWL über ST-Steckverbinder.
Folgende LWL-Typen sind zum Anschluss geeignet: Duplex Multimode LWL vom Typ 50/125 µm, 62,5/125 µm und PCS- / HCS-Faser 200 µm. Reichweite je nach Kabeltyp und Dämpfung bis zu 4000 m. Je LWL-Strecke sind 2 LWL-Schnittstellenmodule erforderlich.
|
|||||||||||||

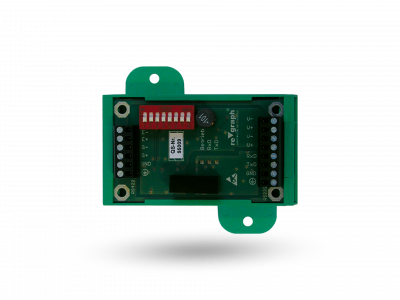

| ▶ | Schnittstellen-Modul zum Geräteeinbau (z. B. in eine BMZ) |
| ▶ | Mit diesem Modul erfolgt die Anpassung einer seriellen RS 232- an eine serielle RS 422-Schnittstelle. Hierdurch kann ein Gerät bis zu 1.000 m abgesetzt von einer Zentrale betrieben werden. |
| ▶ | Galvanische Trennung zwischen der RS 232- oder wahlweise RS 422-Schnittstelle und der Stromversorgung |
| ▶ | Die Montage kann auf einer Hutschiene oder mit Befestigungsösen erfolgen |
| Artikelnummer |
Abmessung in mm (BxHxT) |
|---|
| Artikelnummer |
Abmessung in mm (BxHxT) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SW-232/422 | 45 x 77 x 29 | ||||||||||
|
Schnittstellenwandler zum Geräteeinbau (z.B. in einer Brandmelderzentrale). Zur Anpassung einer seriellen RS 232- an eine serielle RS 422-Schnittstelle. Hierdurch kann ein Gerät bis zu 1.000 m abgesetzt von einer Zentrale betrieben werden. Galvanische Trennung zwischen der RS 232- oder wahlweise RS 422-Schnittstelle und der Stromversorgung. Die Montage des Wandlers kann auf einer Hutschiene oder mit Befestigungsösen in der Zentrale erfolgen.
|
|||||||||||

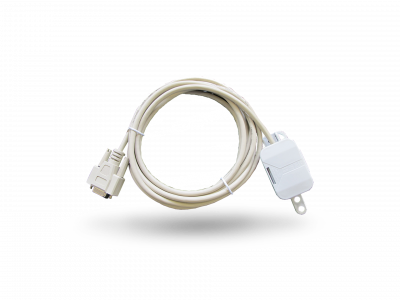

| ▶ | Adapter SUB-D zur Adaption der Pins 2,3 und 5 (RxD, TxD, GND) einer 9-poligen SUB-D Buchse auf eine 3-polige Schraubklemme |
| Artikelnummer |
Material und Farbe |
Kabellänge in m |
|---|
| Artikelnummer |
Material und Farbe |
Kabellänge in m |
||||||
|---|---|---|---|---|---|---|---|---|
| SUB-D-AD | weiß | 3 | ||||||
|
zur Adaption der Pins 2,3 und 5 (RxD, TxD, GND) einer 9-poligen SUB-D Buchse auf eine 3-polige Schraubklemme.
|
||||||||

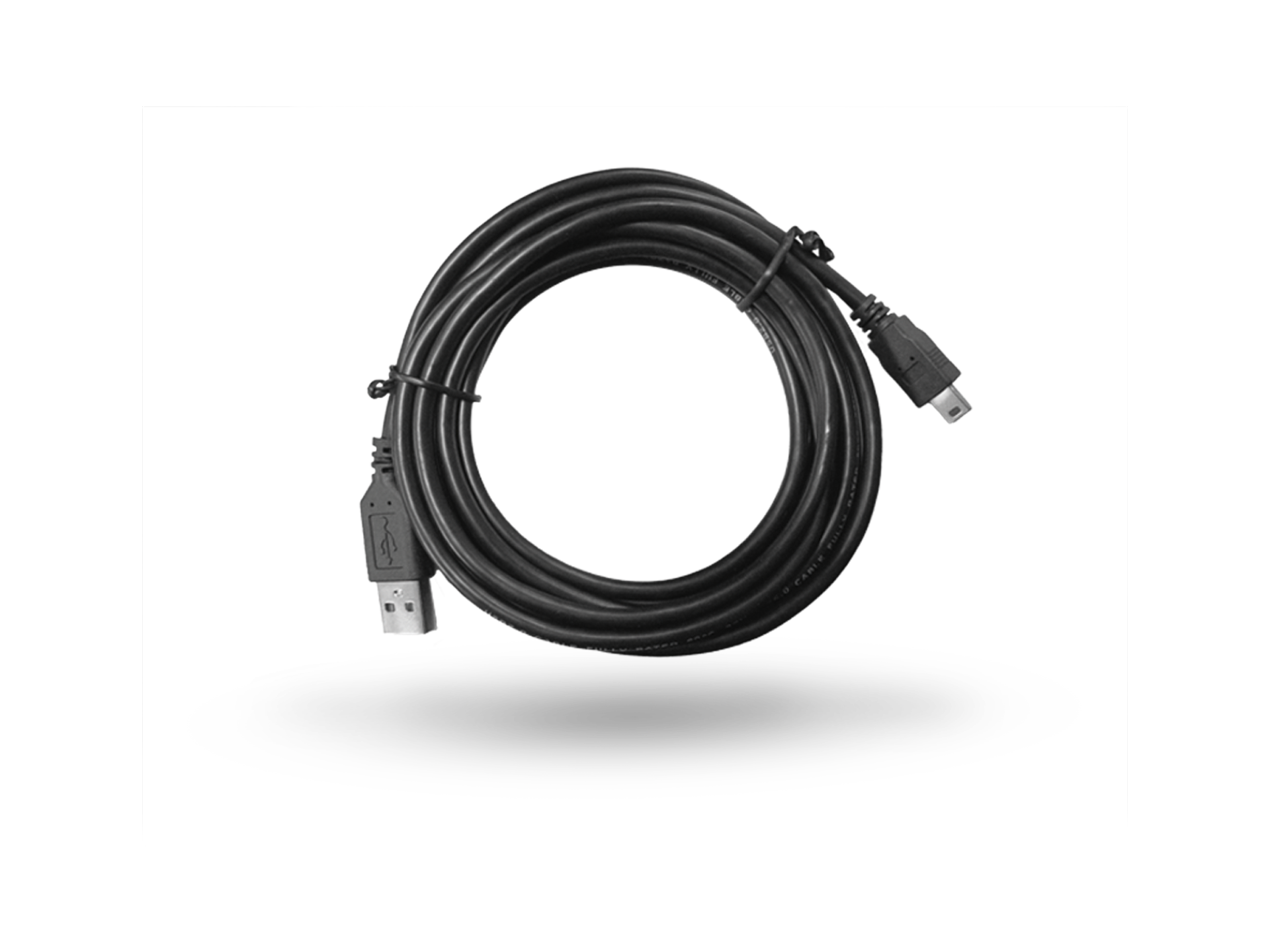

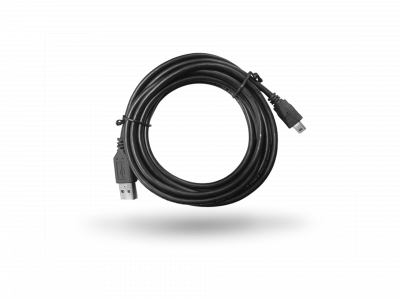

| ▶ | Kabel-USB 2.0, Typ A / Mini-B |
| Artikelnummer |
Material und Farbe |
Kabellänge in m |
|---|
| Artikelnummer |
Material und Farbe |
Kabellänge in m |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| USB-KAB | schwarz | 3 | ||||||||
|
A-B mini 5-pol., schwarz, 3,0m
|
||||||||||
