| ▶ | Frontplatte aus Aluminium |
| ▶ | Beschriftungen in mehrfarbiger, kratz- und wischfester DigiColor-Folientechnik aufgebracht |
| ▶ | 1 Not-Aus-Schalter mit Pilzkopf |
| ▶ | 2 Leuchtmelder als Zustandsanzeige |
| ▶ | Für den Einsatz im Gebäude (Schutzart IP40) und für den Außenbereich (Schutzart IP54) |
| ▶ | Robuste Stahlblechgehäuse |
| ▶ | Pulverbeschichtet in feuerrot (RAL 3000) |
| Artikelnummer |
Abmessung in mm (BxHxT) |
|---|
| Artikelnummer |
Abmessung in mm (BxHxT) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FWS-PV | 240 x 170 x 78 | ||||||||||||
|

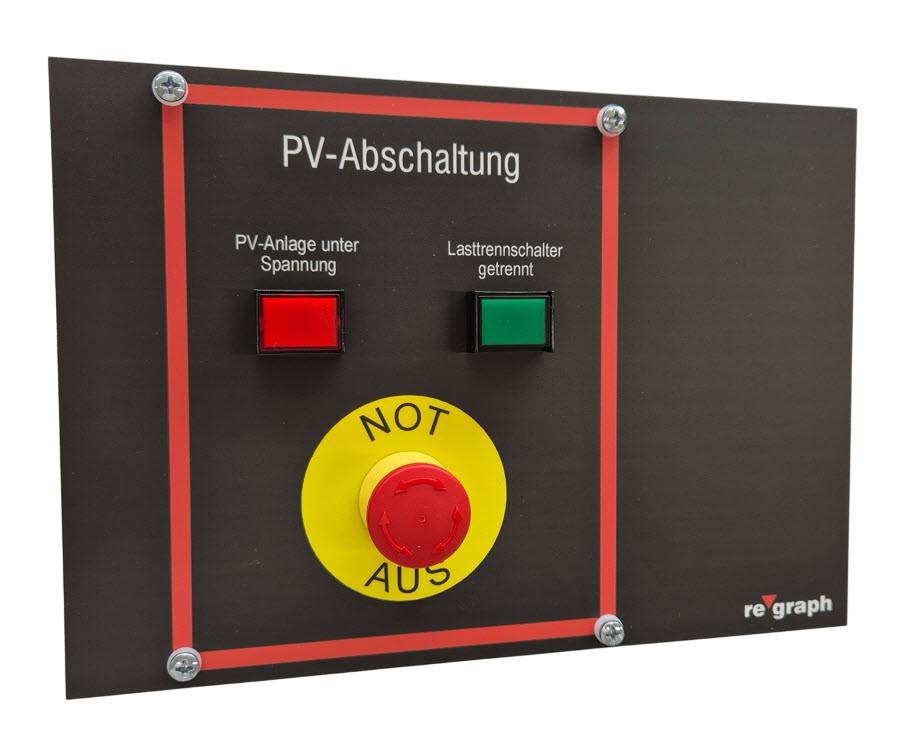

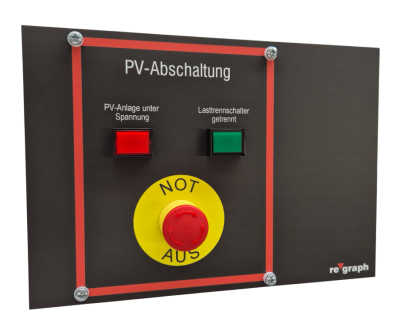

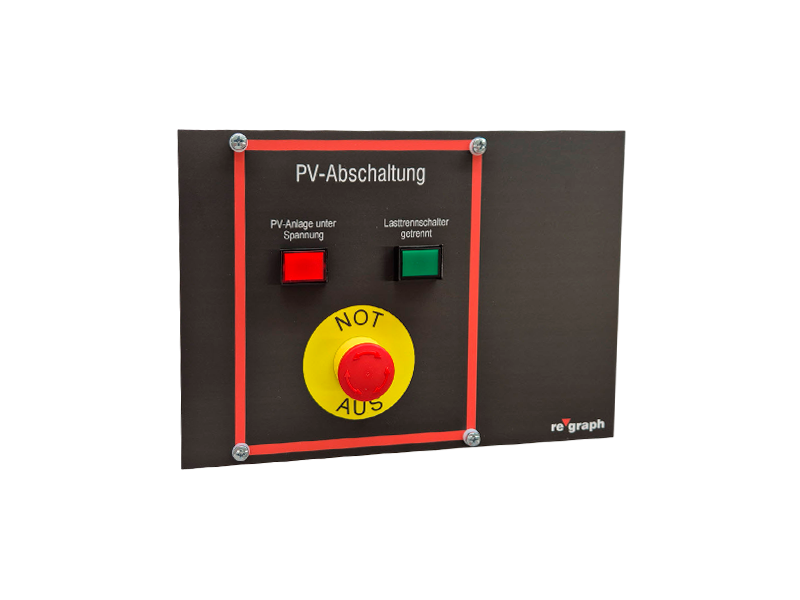

Bedienfeld/Tableau zur Abschaltung einer Photovoltaikanlage (PV-Anlage), zum Einbau in ein Gehäuse. Der Schalter aktiviert den bauseitigen Lasttrennschalter und trennt die Gleichspannung der PV-Anlage vom Wechselrichter. Der Zustand der PV-Anlage wird durch zwei Anzeigen (rot/grün) „PV-Anlage unter Spannung" und „Lasttrennschalter getrennt" angezeigt.
Frontplatte aus Aluminium. Beschriftungen in mehrfarbiger, kratz- und wischfester Folientechnik aufgebracht. Tableauplatte ausgestattet mit: - 1 Not-Aus-Schalter mit Pilzkopf (1x Öffner, 1x Schließer, jeweils 1-polig) - 2 Leuchtmelder als Zustandsanzeige (24V) Die Verdrahtung erfolgt auf Klemmleiste.
|
|||||||||||||
| FWS-PV-G | 255 x 185 x 106 | ||||||||||||
|

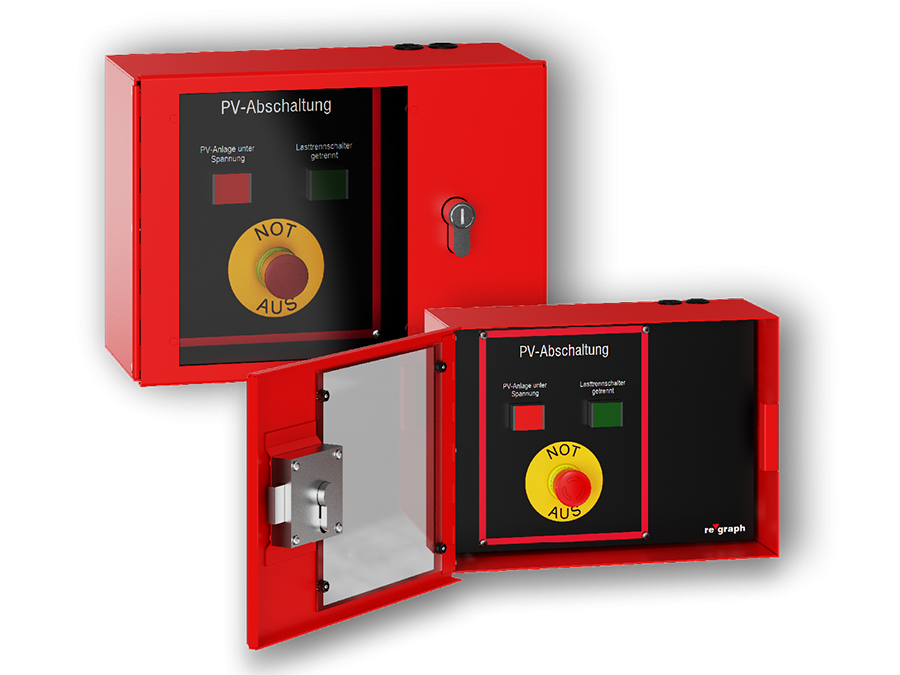

Bedienfeld/Tableau zur Abschaltung einer Photovoltaikanlage (PV-Anlage). Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), zur Montage im Innenbereich. Schwenkbare Tür mit Sichtscheibe, verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Der Schalter aktiviert den bauseitigen Lasttrennschalter und trennt die Gleichspannung der PV-Anlage vom Wechselrichter. Der Zustand der PV-Anlage wird durch zwei Anzeigen (rot/grün) „PV-Anlage unter Spannung" und „Lasttrennschalter getrennt" angezeigt.
Frontplatte aus Aluminium. Beschriftungen in mehrfarbiger, kratz- und wischfester Folientechnik aufgebracht. Tableauplatte ausgestattet mit: - 1 Not-Aus-Schalter mit Pilzkopf (1x Öffner, 1x Schließer, jeweils 1-polig) - 2 Leuchtmelder als Zustandsanzeige (24V) Die Verdrahtung erfolgt auf Klemmleiste.
|
|||||||||||||
| FWS-PV-G-IP54 | 300 x 385 x 105 | ||||||||||||
|

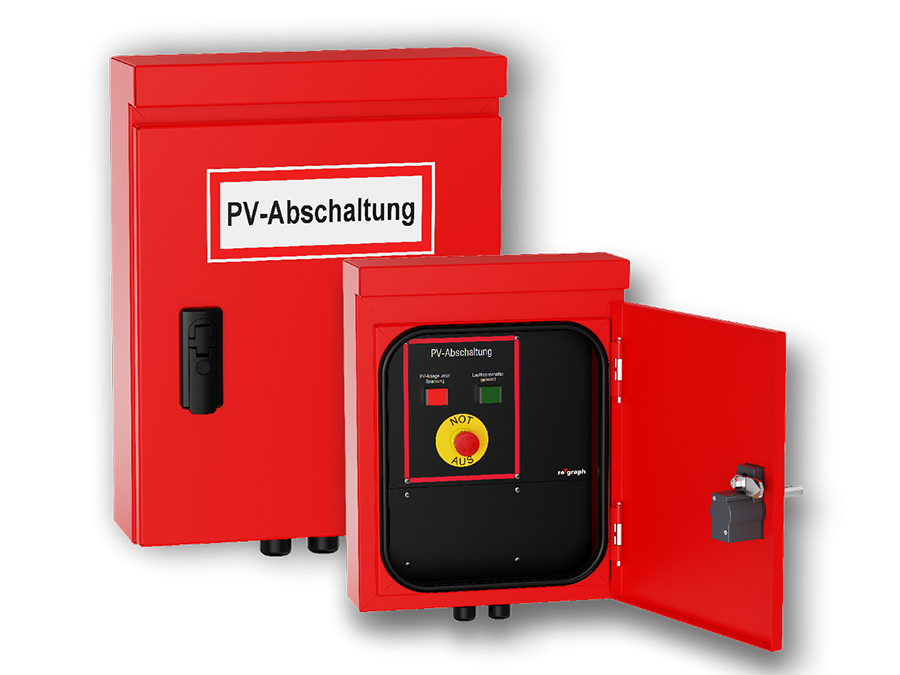

Bedienfeld/Tableau zur Abschaltung einer Photovoltaikanlage (PV-Anlage). Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), zur Montage im Außenbereich, inkl. Regenschutzdach. Schwenkbare Tür, verschließbar durch Schwenkhebelverschluss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Der Schalter aktiviert den bauseitigen Lasttrennschalter und trennt die Gleichspannung der PV-Anlage vom Wechselrichter. Der Zustand der PV-Anlage wird durch zwei Anzeigen (rot/grün) „PV-Anlage unter Spannung" und „Lasttrennschalter getrennt" angezeigt.
Frontplatte aus Aluminium. Beschriftungen in mehrfarbiger, kratz- und wischfester Folientechnik aufgebracht. Tableauplatte ausgestattet mit: - 1 Not-Aus-Schalter mit Pilzkopf (1x Öffner, 1x Schließer, jeweils 1-polig) - 2 Leuchtmelder als Zustandsanzeige (24V) Die Verdrahtung erfolgt auf Klemmleiste.
|
|||||||||||||
